Биполярные транзисторы
Устройство и принцип действия биполярного транзистора. Биполярным транзистором называется полупроводниковый прибор, имеющий два взаимодействующих между собой p-n-перехода. Технология изготовления биполярных транзисторов может быть различной — сплавление, диффузия, эпитаксия, — что в значительной мере определяет характеристики прибора. В зависимости от последовательности чередования областей с различным типом проводимости различают n-р-n-транзисторы и p-n-p-транзисторы. Упрощенное устройство плоскостного n-р-n-транзистора приведено на рис. 1 а, его условное обозначение — на рис. 1 б, а схема замещения — на рис. 4.1 в. Аналогичные представления для p-n-p-транзистора приведены на рис. 4.1 г, д, е.

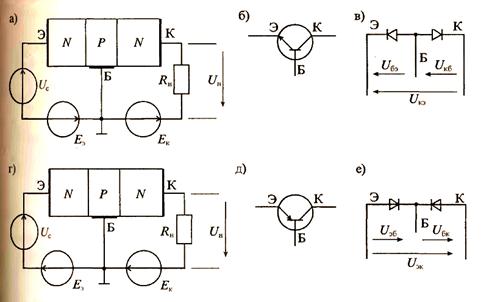

Рис. 6.1. Устройство n-р-n-транзистора (а), его схематическое изображение (б) и схема замещения (в) Устройство p-n-р-транзистора (г), его схематическое изображение (д) и схема замещения (е)
Средняя часть рассматриваемых структур называется базой, одна крайняя область — коллектором, а другая — эмиттером. В несимметричных структурах электрод базы располагается ближе к эмиттеру, а ширина базы зависит от частотного диапазона транзистора и с повышением частоты уменьшается. В зависимости от полярности напряжений, приложенных к электродам транзистора, различают следящие режимы его работы: линейный (усилительный), насыщения, отсечки и инверсный. В линейном режиме работы транзистора эмиттерный переход смещен в прямом направлении, а коллекторный — в обратном. В режиме насыщения оба перехода смещены в прямом направлении, а в режиме отсечки — в обратном. И, наконец, в инверсном режиме коллекторный переход смещен в прямом направлении, а эмиттерный — в обратном. Кроме рассмотренных режимов возможен еще один режим, который является не рабочим, а аварийным — это режим пробоя. Работа транзистора основана на управлении токами электродов в зависимости от приложенных к его переходам напряжений. В линейном режиме, когда переход база-эмиттер открыт благодаря приложенному к нему напряжению Еэ=U6э, через него протекает ток базы iб. Протекание тока базы приводит к инжекции зарядов из области коллектора в область базы, причем ток коллектора определяется как iк=Biб, где В — коэффициент передачи тока базы. Прямое напряжение Uбэ на эмиттерном переходе связано с током коллектора уравнением Эберса — Молла
где Ik6.0 — обратный ток коллекторного перехода при его обратном смещении, — тепловой потенциал. Из уравнения следует, что при прямом смещении эмиттерного перехода и выполнении условия, ток коллектора растет с ростом напряжения Uбэ по экспоненциальному закону: где — контактная разность потенциалов. При изменении полярности напряжения на эмиттерном переходе транзистор переходит в режим отсечки и ток коллектора равен обратному току коллекторного перехода Iк.oбр=Iкб.о. Из уравнения легко найти напряжение на эмиттерном переходе Поскольку =25мВ при T=300К, то уже при напряжении Uбэ=100мВ можно считать, что Uбэ=ln(Iк/Iкбо). Выходные вольт-амперные характеристики транзистора приведены на рис. 4.2 а. Линейная область на этих характеристиках отмечена штриховой линией. Транзистор будет находиться в линейной области, если напряжение на коллекторе достаточно большое и выходит за границу штриховой линии. Отметим некоторые особенности характеристик транзистора в линейной области. Во-первых, приращение тока коллектора пропорционально изменению тока базы. Во-вторых, ток коллектора почти не зависит от напряжения на коллекторе (в соответствии с уравнением (4.1) такой зависимости вообще нет). В-третьих, напряжение на базе не зависит от напряжения на коллекторе и слабо зависит от тока базы.
Рис. 6.2. Выходные характеристики биполярного транзистора (а) и его входная характеристика (б) Из сказанного следует, что в линейном режиме транзистор для малых приращений тока базы можно заменить источником тока коллектора, управляемого током базы. При этом, если пренебречь падением напряжения между базой и эмиттером, то можно считать этот переход коротким замыканием. В результате для линейного режима можно использовать простейшую модель транзистора, приведенную на рис. 4.3 а. Пользуясь этой моделью, можно легко рассчитать коэффициент усиления каскада, изображенного на рис. 6.3 б. Заменяя транзистор его моделью, получим эквивалентную схему, изображенную на рис. 6.3 в. Для этой схемы находим
откуда или
Если необходимо сделать расчет более точным, то модель транзистора можно усложнить введением других параметров, которые не учитывались при составлении схемы, изображенной на рис. 6.3 а. Уточненная схема замещения биполярного транзистора приведена на рис. 6.4. Этой схеме замещения соответствуют уравнения, которые называются уравнениями транзистора в h-параметрах Рис. 4.3. Простейшая схема замещения биполярного транзистора (а), схема усилительного каскада (б) и расчетная схема (в) Рис. 4.4. Схема замещения биполярного транзистора в Н-параметрах Физический смысл параметров, приведенных в системе уравнений (4.4), можно легко установить, если воспользоваться режимами холостого хода на входе схемы и короткого замыкания на ее выходе. При холостом ходе на входе Iб=0, откуда находим два параметра и
Аналогично при коротком замыкании на выходе (Uкэ = 0) находим два других параметра и Параметры холостого хода в соответствии с обозначаются как: h12 — обратная передача по направлению и h22 — выходная проводимость. Параметры короткого замыкания определяются из (6.6) и имеют значения: h11 — входное сопротивление, h21 — прямая передача по току. Полученная система параметров транзистора не противоречит простейшей схеме замещения, приведенной на рис. 6.3 а. Так, при h11=h12=h22=0 получаем вместо схемы рис. 6.4 схему рис. 6.3 а, если положить, что В=h21 Отметим, что в справочниках по транзисторам обычно приводятся не все четыре h-параметра, а только некоторые из них. Обязательно приводится параметр h21=В — коэффициент передачи по току, а остальные, если они не приводятся, иногда можно рассчитать по уравнениям (6.5) и (6.6). Для перехода из линейного режима в режим насыщения необходимо увеличивать ток базы до тех пор, пока напряжение на коллекторе не понизится до такого значения, при котором произойдет отпирание коллекторного перехода. Такая ситуация может возникнуть в схеме рис. 6.3 б, когда в коллекторной цепи включено сопротивление нагрузки Rн. В этом случае увеличение тока базы Iб приведет к увеличению тока коллектора iк. В результате увеличится падение напряжения на нагрузке Rн и уменьшится напряжение на коллекторе Uкэ. Условием насыщения транзистора является равенство нулю напряжения При глубоком насыщении транзистора выполняется условие Uкб>0. В любом случае при переходе в режим насыщения в базе протекает избыточный ток, т. е. ток базы превышает значение, необходимое для получения данного тока коллектора при работе транзистора в линейном режиме. Выполнение условия Uk6=0 обычно называют граничным режимом, так как он характеризует переход транзистора из линейного режима в режим насыщения. Глубину насыщения транзистора характеризуют коэффициентом насыщения, который определяют как отношение тока базы Iб.нас транзистора в насыщенном режиме к току базы Iб.гр. в граничном режиме При глубоком насыщении транзистора в базе накапливается большое количество неосновных носителей, которые задерживают выключение транзистора. Поскольку в режиме насыщения напряжение между коллектором и эмиттером достаточно малое, то в этом режиме транзистор можно заменить замкнутым ключом, на котором падает небольшое напряжение. Схема замещения транзистора в режиме насыщения приведена на рис. 6.5 а. В соответствии с этой схемой замещения напряжение на насыщенном ключе определяется по формуле где Rнас сопротивление насыщенного ключа, E11=0,5...0,1 В. В справочных данных на транзисторы обычно приводится значение Uкэ. нас при заданном токе коллектора. Другим ключевым режимом биполярного транзистора является режим отсечки. Перевести транзистор в режим отсечки можно приложением между базой и эмиттером обратного напряжения. Граничным режимом в этом случае является выполнение условия Uбэ = 0. В режиме отсечки транзистор можно заменить разомкнутым ключом, схема замещения которого приведена на рис. 6.5 б. В соответствии с этой схемой замещения транзистор в режиме отсечки имеет некоторое достаточно большое сопротивление R0 и параллельно включенный ему генератор небольшого тока утечки Iут = Iкб.0. На вольтамперных характеристиках транзистора, приведенных на рис. 6.2 а, режиму отсечки соответствует горизонтальная линия при Iб=0. В справочных данных на транзисторы для режима отсечки обычно приводится обратный ток коллектор — эмиттер IкэR при заданном напряжении на коллекторе и при заданном сопротивлении R, включенном между базой и эмиттером. Таким образом, два ключевых режима транзистора — режимы насыщения и отсечки — позволяют использовать транзистор как замкнутый или разомкнутый ключ S. Остальные элементы на схемах замещения, приведенных на рис. 4.5, соответствуют не идеальности транзисторного ключа. Транзисторные ключи находят широкое применение в различных электронных устройствах: измерительных усилителях для коммутации сигналов, в силовых преобразователях частоты и др. Во всех этих применениях транзистор попеременно переводится из режима насыщения в режим отсечки и обратно. В связи с этим очень важным является скорость переключения такого ключа, которая обычно характеризуется временем переключения или максимальной частотой коммутации. Рис. 6.5. Схемы замещения транзисторного ключа в режиме насыщения (а) и отсечки (б) Последним режимом работы транзистора является инверсный режим, при котором коллекторный переход смещается в прямом направлении, а эмиттерный в обратном. По сути дела, в этом режиме коллектор и эмиттер меняются местами и роль коллектора теперь выполняет эмиттер. Если транзистор несимметричный, то обычно в инверсном режиме падает усиление транзистора (ВИНВ<Влин). Наиболее часто инверсный режим транзистора используется в двунаправленных ключах. В этом случае транзистор делается симметричным и его усиление практически не изменяется при замене коллектора и эмиттера. В таких транзисторах области коллектора и эмиттера имеют одинаковые свойства и геометрические размеры, поэтому любая из них может работать как эмиттер или коллектор. Для симметричных транзисторов характеристики в инверсном режиме подобны характеристикам в линейном режиме.
Динамические свойства транзистора в усилительном режиме

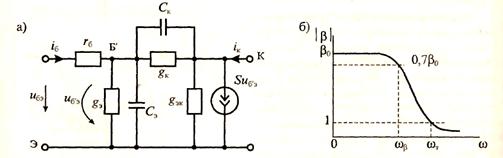

Принято характеризовать не временем включения или выключения, а его частотными характеристиками имеется много различных моделей транзисторов, работающих на высоких частотах, однако наиболее распространенными являются модели, основанные насхеме замещения Джиаколетто и аппроксимации зависимости коэффициента передачи тока базы (или эмиттера) на высокой частоте при работе транзисторного ключа Рис.6.7. Изменение формы импульса Рассмотрим вначале схему замещения транзистора, предложенную Джиаколто. Эта схема приведена на рис. 4.8 а и представляет собой П-образную схему, в которой усилительные свойства транзистора учтены крутизной S его вольтамперной характеристики (т. е. проводимостью прямой передачи), а частотная зависимость усилительных свойств определяется учетом емкостей между базой и коллектором — Ск и базой и эмиттером — Сэ. Достоинство этой схемы замещения заключается в том, что она с достаточной для практических расчетов точностью отражает реальное свойство транзисторов на высоких частотах. Кроме того, все параметры элементов этой схемы замещения можно легко измерить или рассчитать. Рис. 6.8. Схема замещения транзистора на высокой частоте (а) и частотная зависимость коэффициента передачи тока базы (б)
На схеме замещения (рис. 6.8 а) точки Б, К и Э являются реальными выводами базы, коллектора и эмиттера транзистора. Точка Б' находится внутри транзистора и, следовательно, доступа к ней нет. Сопротивление r6, разделяющее точки Б и Б', называют распределенным сопротивлением базы. Активная проводимость gэ и емкость сэ совместно отражают полную проводимость эмиттерного перехода. Отношение этих величин называется постоянной времени эмиттерного перехода tэ=сэ/gэ и от режима работы транзистора практически не зависит. Влияние коллекторного перехода учтено его полной проводимостью, состоящей из gк и Ск. Отношение этих параметров называется постоянной времени коллекторного перехода tк=ск/gк и также почти не зависит от режима работы транзистора. Проводимость gK обычно очень мала, а емкость Ск несколько уменьшается с увеличением напряжения на коллекторе. Наличие связи между эмиттером и коллектором учтено в схеме замещения активной проводимостью gэк. Для высокочастотных транзисторов эта проводимость настолько мала, что ее можно не учитывать. Источник тока Suбэ, включенный между коллектором и эмиттером, аналогичен источнику тока h21iб, приведенному в схеме замещения рис. 6.4, однако в отличие от последнего он управляется не током базы iб, а напряжением Uбэ. Эта схема объясняет причины, приводящие к уменьшению усиления транзистора с повышением частоты. Во-первых, с ростом частоты уменьшается полная проводимость эмиттерного перехода, что приводит к увеличению тока iб и увеличению падения напряжения на rб. Таким образом, управляющее напряжение Uбэ для источника тока уменьшается с ростом частоты и, следовательно, уменьшается усиление транзистора. Дополнительное снижение усиления обусловлено влиянием коллекторной проводимости, которая тоже уменьшается с ростом частоты. В результате ток базы еще больше увеличивается, что приводит к дополнительному снижению напряжения Uбэ. Другим способом учета влияния частоты на усилительные свойства транзистора является аппроксимация зависимости коэффициента передачи тока базы от частоты, т. е. вместо постоянного значения коэффициента передачи тока базы В используется частотно-зависимый коэффициент где: b0=B — коэффициент передачи тока базы на низкой частоте, wв — предельная частота коэффициента передачи тока базы. Модуль частотной зависимости коэффициента передачи тока базы определяется по формуле На частоте w=wв модуль коэффициента передачи уменьшается по сравнению с Bо в =1,41 раза. Если w>3wв, то частотная зависимость коэффициента передачи тока базы принимает вид где wr=bowb граничная частота коэффициента передачи тока базы, на которой коэффициент передачи тока снижается до единицы. Рассмотренная частотная зависимость коэффициента передачи тока базы приведена на рис. 4.8 б. Следует учесть, что помимо падения усиления с ростом частоты имеет место фазовый сдвиг выходного сигнала по сравнению с входным, определяемый формулой Поскольку фазовый сдвиг зависит от частоты, то сигналы с широким спектром частот будут дополнительно искажаться за счет фазового сдвига гармоник.
