Автоматические клапаны

Для временной стабилизации положений полного или частичного откры­тия или закрытия отверстий гидравлического регулятора применяют авто­матический клапан АК-1. Он работает от трехходового соленоидного клапана типа АКС. Конструкция клапана АК-1 представлена на фиг. 300. [В отвер-

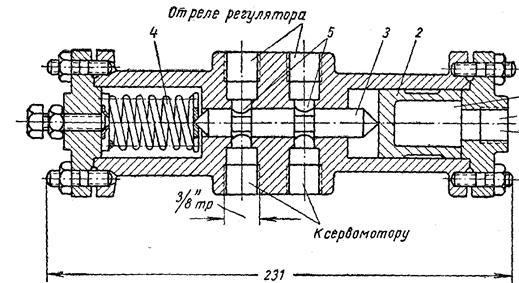

Фиг. 300. Автоматический клапан АК-1.

стие 1 подается масло от трехходового соленоидного клапана. Масло давит на поршень 2 и перемещает его влево. Вместе с поршнем передвигается золот­ник 3, который при своем движении сжимает пружину 4 и перекрывает два отверстия 5, через которые поступает масло от струйного реле к исполни­тельному механизму (сервомотору). Такое состояние будет сохраняться до тех пор, пока не прекратится подача давления в камеру 6. При прекращении подачи масла от трехходового соленоидного клапана пружина 4 разжимается и приводит всю систему в исходное положение. Путь для прохождения масла от струйного реле к исполнительному механизму (сервомотору) откры­вается, и работа регулятора возобновляется.

Кроме одинарных автоматических клапанов АК-1, применяются также сдвоенные клапаны АК-2,
