Диаграмма потоков данных

Основными компонентами диаграмм потоков данных являются:

• внешние сущности (рис. 18);
• системы и подсистемы (рис. 19);
• процессы (рис. 20);
• накопители данных (рис. 21);
• потоки данных (рис. 22).

Внешняя сущность представляет собой материальный объект или физическое лицо, представляющие собой источник или приемник информации, например, заказчики, персонал, поставщики, клиенты, склад. Они находятся за пределами анализируемой системы.

Внешняя сущность обозначается квадратом, расположенным как бы над диаграммой и бросающим на нее тень для того, чтобы можно было выделить этот символ среди других обозначений.

Рис.18. Графическое изображение внешней сущности

При построении модели сложной ЭИС она может быть представлена в общем виде на так называемой контекстной диаграмме в виде одной системы как единого целого либо может быть декомпозирована на ряд подсистем.

Рис. 19. Изображение системы (подсистемы)

Процесс представляет собой преобразование входных потоков данных в выходные в соответствии с определенным алгоритмом.

Физически процесс может быть реализован различными способами: это может быть подразделение организации, выполняющее обработку входных документов и выпуск отчетов, программа, аппаратно реализованное логическое устройство и т.д.

Рис. 20. Графическое изображение процесса

Номер процесса служит для его идентификации. В поле имени вводится наименование процесса в виде предложения с активным недвусмысленным глаголом в неопределенной форме, за которым следуют существительные в винительном падеже. Использование таких глаголов как «обработать», «модернизировать», «отредактировать» означает недостаточно глубокое понимание процесса и требует дальнейшего анализа.

Информация в поле физической реализации, показывает, какое подразделение организации, программа или аппаратное устройство выполняет данный процесс.

Накопитель данных – это абстрактное устройство, для хранения информации, которую можно в любой момент поместить в накопитель и через некоторое время извлечь, причем способы помещения и извлечения могут быть любыми.

Накопитель данных может быть реализован физически в виде микрофиши, ящика в картотеке, таблицы в оперативной памяти, файла на магнитном носителе и т.д. Накопитель данных на диаграмме потоков данных идентифицируется в виде буквы «D» и произвольным числом. Имя накопителя выбирается из соображения наибольшей информативности для проектировщика.

Накопитель данных в общем случае является прообразом будущей базы данных, и описание хранящихся в нем данных может быть увязано с информационной моделью (ERD).

Рис. 21. Графическое изображение накопителя данных

Поток данных определяет информацию, передаваемую через некоторое соединение от источника к приемнику. Реальный поток данных может быть информацией, передаваемой по кабелю между двумя устройствами, пересылаемыми по почте письмами, магнитными лентами и дискетами, переносимыми с одного компьютера на другой и т.д.

Поток данных на диаграмме изображается линией, оканчивающейся стрелкой, которая показывает направление потока. Каждый поток данных имеет свое имя, отражающее содержание.

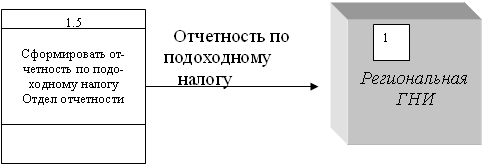

Рис. 22. Поток данных между процессом и внешней сущностью
