Дисковые пилы

Ввиду того что при резании на ножницах фасонных профилей происходит смятие их полок и стенок, для резки на мерные длины двутавровых балок, рельсов, заготовок квадратного и круглого сечения и других фасонных профилей, а также для обрезки их концов применяют дисковые пилы.
Пилы делят на две группы (в зависимости от конструкции диска): для горячего и для холодного резания (пилы трения). У пил относящихся к первой группе, диски зубчатые, а у пил трения – диски гладкие (резание происходит вследствие расплавления металла при трении быстровращающегося диска). Производительность пил трения значительно меньше производительности пил горячего резания с зубьями.

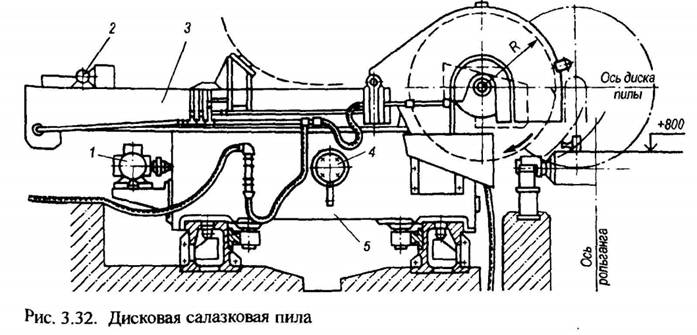

На рис. 3,32 приведен общий вид салазковой дисковой пилы предназначенной для горячей резки на мерные длины рельсов, балок и других профилей. Диск жестко закреплен на конце двух опорного вала, приводимого в движение электродвигателем переменного тока. Диаметр диска 2000-1800 мм, максимальная окружная скорость 100 м/с. Для обеспечения безопасной работы диск сверху закрыт кожухом; при работе зубья диска интенсивно охлаждаются водой. Диск вместе с приводом установлен на жесткой стальной литой раме (салазках) 3, перемещаемой по направляющим в станине 5 при помощи зубчатой передачи от электродвигателя 4, через цилиндрический редуктор, скорость передвижения салазок 135-270 мм/с.

Регулирование скорости подачи при резании осуществляется автоматически в зависимости от нагрузки на диск при резании. Масса салазок воспринимается катками диаметром 350 мм и не передается на реечное зацепление.
Пила установлена на двух направляющих балках (плитовинах) и может передвигаться по ним при помощи реечного привода от электродвигателя 1 переменного тока; скорость передвижения 34 мм/с (перемещение необходимо при резке профилей на различные мерные длины несколькими пилами одновременно). На салазках установлены насосы 2 для подачи жидкой и густой смазки в узлы трения.
