Спосіб паралельних ліній

Спосіб поперечників

Нівелювання поверхні

При нівелюванні поверхні на місцевості будують мережу планових точок, висоти яких визначають методом геометричного нівелювання, а знімання ситуації виконується відносно точок і ліній планової основи способом перпендикулярів, лінійних і створних засічок.

В залежності від виду побудови планової основи розрізняють способи нівелювання поверхні:

Рис. 9.24. Спосіб поперечників до магістрального ходу

Рис. 9.25. Схема способу паралельних ліній

3. Спосіб квадратів

На місцевості вибирають і закріплюють вихідний напрям АВ (рис. 9.26). За допомогою теодоліта і рулетки по створу АВ через рівні проміжки розмічають точки а, б, в, г, д, е. Від лінії АВ теодолітом будують кут в 90^о і по отриманому напрямку АС так само розмічають створні точки 1, 2,..., 6 і.т.д.

Рис. 9.26. Схема розмічування квадратів

Для визначення позначок точок вершин квадратів виконують геометричне нівелювання.

Нівелір встановлюють приблизно посередині сітки квадратів, приводять в робоче положення і беруть відліки по чорній стороні нівелірної рейки на всі точки в вершинах квадратів. На вихідну точку А або репер беруть відлік по чорній та червоній сторонам рейки.

Для кожної станції обчислюють горизонт приладу (Н_ГП), за допомогою якого за формулою (7.12) обчислюють позначки вершин квадратів.

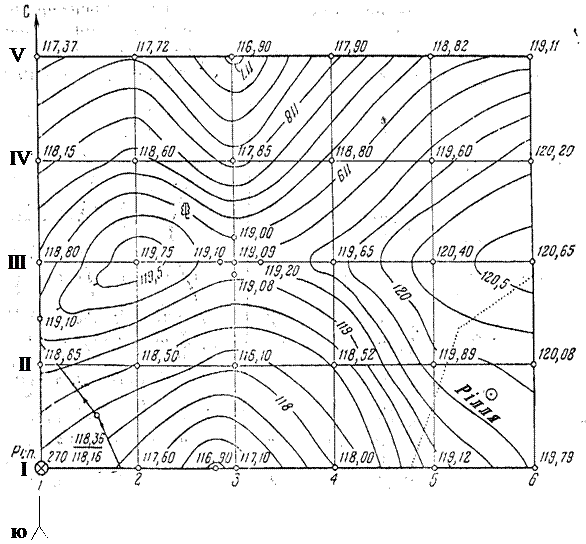

Масштаб 1:500

Висота перерізу рельєфу 0,25 м

Рис. 9.27. План нівелювання поверхні по квадратам
