Покажчик фаз

При випробуванні й використанні асинхронних двигунів часто доводиться визначати напрямок обертання ротора без включення двигуна в мережу. Для цього потрібно знати порядок проходження фаз трифазної мережі Визначити його можна за допомогою двох нормальних освітлювальних ламп потужністю 75-100 Вт кожна й металобумажного конденсатора ємністю 5 мкФ, розрахованого на напругу 500 або 600 В. Лампи й конденсатор з'єднують один з одним і із трифазним ланцюгом зіркою, тобто так, як показано на рис 10.21.

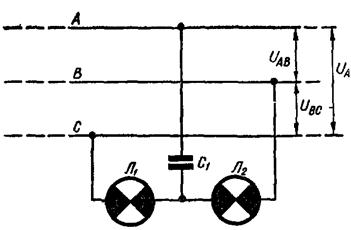

Рис. 10.21

Думаючи, що конденсатор приєднаний до проводу фази А, неважко переконатися, що у випадку симетричності лінійних напруг U_АВ, U_АС, U_ВС напруги на лампах Л1 і Л2 відповідно рівні

і

де - фазна напруга.

Тому якщо лампи світяться так, як показано на рис 10.21. те послідовність фаз - пряма, тобто фази ідуть у порядку А, В, С. Якщо ж лампа Л1 світиться яскравіше лампи Л2, то послідовність фаз - зворотна, тобто фази ідуть у порядку А, С, В.
