Комбіновані топології

Окрім трьох розглянутих базових топологій, часто застосовується мережна топологія «дерево» (tree), яку можна розглядати як комбінацію кількох «зірок». Причому, як і у топології «зірка», «дерево» може бути активним (рис. 5.10) або пасивним (рис. 5.11). В активному дереві в центрах об'єднання кількох ліній зв'язку знаходяться центральні комп'ютери, а у пасивному — концентратори.

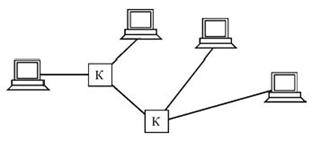

Рис. 5.10. Топологія активне дерево.	Рис. 5.11. Топологія пасивне дерево. К — концентратори

Досить часто застосовуються комбіновані топології, серед яких поширеними є «зірка-шина» і «зірка-кільце».

Рис. 5.12. Приклад топології «зірка-шина».

В топології «зірка-шина» (star-bus) використовується комбінація «шини» і «пасивної зірки» (рис. 5.12). До концентратора під’єднуються як окремі комп'ютери, так і цілі «шинні» сегменти. В даній топології можна використати і кілька концентраторів, що об’єднуються між собою і створюють так звану магістральну, опорну шину. До кожного з концентраторів під’єднують окремі комп'ютери або шинні сегменти. В результаті виходить дерево «зірка-шина».

Користувач може гнучко комбінувати переваги топологій «загальна шина» і «зірка», а також легко змінювати кількість комп'ютерів, що під’єднані до мережі.

З погляду розповсюдження інформації дана топологія є рівноцінною до класичної топології «загальна шина».

Рис. 5.13. Приклад топології «зірка-кільце».

В топології «зірка-кільце» (star-ring) в кільце об'єднуються не самі комп'ютери, а спеціальні концентратори, до яких у свою чергу під’єднуються комп'ютери за допомогою зіркоподібних подвійних ліній зв'язку. Насправді, всі комп'ютери мережі об’єднуються у замкнуте кільце, оскільки всередині концентраторів лінії зв'язку утворюють замкнутий контур (рис. 5.13). Дана топологія надає можливість комбінувати переваги топологій «зірка» і «кільце». Наприклад, концентратори дозволяють зібрати в одне місце всі точки під’єднання кабелів мережі. Якщо говорити про поширення інформації, дана топологія є рівноцінною до класичної топології «кільце».

Топологія «сітка» (mesh). Тут комп'ютери об'єднані між собою не одною, а кількома лініями зв'язку, що створюють сітку.

Рис. 5.14. Топологія «повна сітка».

В топології «повна сітка» кожний комп'ютер безпосередньо пов'язаний з рештою комп'ютерів (рис.5.14). В цьому випадку при збільшенні числа комп'ютерів різко зростає кількість ліній зв'язку. Крім того, будь-яка зміна в конфігурації мережі вимагає внесення змін до мережного устаткування всіх комп'ютерів, тому повна сіткова топологія не набула широкого поширення.

Рис. 5.15. Топологія «часткова сітка».

Топологія «часткова сітка» припускає прямі зв'язки лише для найактивніших комп'ютерів, що передають максимальні об'єми інформації. Решта комп'ютерів з'єднується через проміжні вузли (рис.5.15). Сіткова топологія дозволяє обирати маршрут для доставки інформації від абонента до абонента, обходячи несправні ділянки. З одного боку, це збільшує надійність мережі, з іншого – вимагає істотного ускладнення мережного обладнання, що має вибирати маршрут.
