Принцип вимірювання горизонтальних та вертикальних кутів

Вимірювання кутів

Лекція 6.

На попередній лекції ми розглянули питання якими видами вимірів користуються в геодезії, познайомилися з класифікацією і властивостями похибок вимірів та як виконувати математичну обробку геодезичних вимірів.

Досить важливо запам’ятати як визначається кількісна та якісна характеристики вимірів: середнє арифметичне, середні квадратичні похибки вимірів, одиниці вимірів та функцій виміряних величин.

Горизонтальним кутом називають поворот між ортогональними проекціями Оа і Оb ліній місцевості ОА і ОВ в горизонтальній площині Р (рис. 5.1, а).

Вертикальним кутом називають поворот в вертикальній (прямовисній) площині лінії місцевості ОА до її проекції Оa на горизонтальну площину Р (рис. 5.1, б).

a б

Рис. 5.1. Схема вимірювання горизонтальних (а) та вертикальних (б) кутів

Вимірювання кутів b та n виконують за допомогою теодолітів-тахеометрів

За принциповою схемою вимірювання горизонтальних та вертикальних кутів (рис. 5.1, а,б) теодоліт має геометричні осі та площини (рис. 5.2):

- вертикальна вісь обертання теодоліта (ZZ);

- вісь візування зорової труби (VV);

- вісь обертання зорової труби (НН);

- вісь циліндричного рівня (LL);

- площина горизонтального кутовимірного круга (ГК);

- площину вертикального кутовимірного круга (ВК).

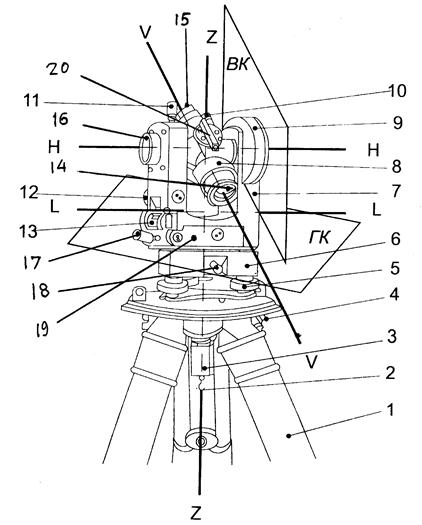

Рис. 5.2. Принципова схема побудови теодоліта

За геометричною схемою осі та площини теодоліта повинні бути взаємно перпендикулярними або паралельними. Так повинні виконуватись умови: LL ^ ZZ; VV ^ HH; HH ^ ZZ; LL ГК; ВК ^ ГК та ВК || ZZ.
