Системы электропитания

Классификация электроустановок

В зависимости от требований к надежности подачи электроэнергии элек­троприемники разделяются на I, II и III категории. Определения этих категорий приведены в ведомствен­ных строительных нормах ВСН332-93 Минсвязи РФ.

Из потребителей I категории выделена особая группа, предъявляющая повышенные требо­вания к надежности. К ней относятся электроприемники, пе­рерыв в подаче электроэнергии которых может вызвать нарушение связей особо важных оповещений, а также нарушение сложного технологического процесса, связанного с угрозой для жизни людей.

В особую группу I категории входят:

Технологические приемники МГТС, телеграфных станций и узлов, сете­вых узлов и узлов автоматических коммутаций, ГАТС емкостью более 3000 номеров, аппаратура аварийного и эвакуационного электроосвещения. К I кате­гории отнесены приемники, перерыв в электро­снабжении которых может по­влечь за собой перерыв связей и вещания и, как следствие, - нарушение пере­дачи важной информации. Это технологические электроприемники цен­траль­ных усилительных станций радиотрансляционных узлов, городские АТС емко­стью от 500 до 3000 номеров, узловые станции сельской телефонной сети (СТС); оконечные станции СТС; районные узлы связи и сельские отделения связи.

Ко II категории относятся подстанции электромеханических систем емко­стью до 3000 но­меров, подстанции и АТС электронных систем емкостью до 1082 номеров, опорные усили­тельные подстанции, блок-станции и станции ра­диотрансляционных узлов, перерыв в подаче электроэнергии которых может вызвать перерыв связей или местного вещания, не исполь­зуемых для передачи важной информации.

К III категории отнесены все остальные электроприемники, не отнесен­ные к I и II катего­риям.

Для обеспечения требуемой надежности электроснабжение предприятий электросвязи осуществляется от нескольких независимых источников:

· энергосистема;

· собственная дизель-генераторная электростанция;

· аккумуляторные батареи.

Особая группа I категории должна снабжаться от двух независимых ис­точников 3-х фаз­ного переменного тока с собственной трансформаторной под­станцией.

В случае внешнего электроснабжения от двух независимых источников собственная ре­зервная электростанция оборудуется одним дизель-генератором. Ее мощность определяется из расчета мощности потребителей особой группы I категории, собственных нужд автомати­зированной дизель-генераторной элек­тростанции (АДЭС), послеаварийного дозаряда акку­муляторной батареи (АБ) и освещения.

Если внешний источник электропитания один, то резервный АДЭС обо­рудуется двумя ди­зель-генераторами.

Резервные АДЭС сетевых узлов и узлов автоматической коммутации оборудуется двумя рабочими дизель-герераторами и одним резервным, способ­ным автоматически замещать лю­бой из рабочих.

Предприятия электросвязи I категории оборудуются резервной АДЭС с одним дизель-ге­нератором только в случае электроснабжения от одного источ­ника.

Выпускаются АДГУ мощностью 4 кВт (2Э-4Р), 8 кВт (Э-8Р и В-8Р), 16кВт (2Э16А3 и 3Э16А3), 24 кВт (ДГА-2-24М и ДГА-3-24М), 48 кВт (ДГА-2-48М и ДГА-3-48М), 100 кВт (ДГА-100М), 500 кВт (КАС-500Р).

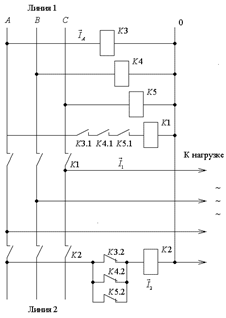

Переключение электроснабжения с одного источника на другой происхо­дит автоматиче­ски в установках автоматического включения резерва (АРВ). Они работают на напряжении 380/220 В на токи 63, 100, 160, 250, 400, 630 А. Схема устройства электромеханического АРВ приведена на рис.3.3.1.

Рис.3.3.1

В нормальных условиях нагрузка питается от 1 линии. При этом кон­такты контура замк­нуты, а разомкнуты. При отключении любой из фаз линии 1, (напри­мер, А) . Нормально разомкнутые контакты реле контроля () отклю­чают обмотку контактора , а его нормально замкнутые контакты передают питание на об­мотку контактора и его кон­такты подключают нагрузку к линии 2. Время переключе­ния 0,4-0,8 с.

На токи 50 100 А используются теристорные ключи. Время переключе­ния у них 10 мс.

Электроустановка (ЭУ) включает в себя комплекс электросооружений, обеспечивающий электроснабжение. В нее входит электропитающая установка (ЭПУ).

Кроме того, большая часть современной аппаратуры запитывается от собственных ИВЭП (комбинированная система электропитания).

Электропитающая установка (ЭПУ) вырабатывает энергию постоянного тока 60 В, 48 В, 24 В, а также переменного одно и трехфазного тока 380/220 В. Номиналы напряжений, а также их отклонения регламентирует ГОСТ 2237-83 <Аппаратура электросвязи. Напряжения питания и методы измерения>. Допус­каются отклонения постоянного напряжения 60 В в пределах от 54 В до 72 В или от 54 В до 66 В, а напряжения 24 В в пределах от 21 до 28 В или от 21,6 до 26,4 В.

Для оценки величины пульсаций питающего напряжения для ВЧ аппара­туры связи поль­зуются среднеквадратичной величиной напряжения (дейст­вующим значением):

.

Это значение измеряется электронным вольтметром с квадратичной ха­рактеристикой и частотным диапазоном от 50 Гц и выше.

Для многоканальной ВЧ аппаратуры было экспериментально определено, что пульсация в цепях питания должна учитываться двумя нормами:

· oдной - для гармоник с от 300 Гц и выше,

· другой - для гармоник с ниже 300 Гц.

По ГОСТ 5237-83 до 300 Гц должно быть меньше 0,25 В для , свыше 300 Гц должно быть меньше 15 мВ для и меньше 100 мВ для .

В случае раздельной оценки пульсаций по частоте вольтметр подклю­чают через фильтр, который позволяет оценить от 50 до 250 Гц и свыше 300 Гц.

Допустимые пульсации различны в зависимости от рода аппаратуры. На­пример, для пита­ния телеграфных линий .

При оценке пульсации напряжения питания телефонных НЧ каналов не­обходимо учиты­вать не только величину напряжения данной гармоники, но и ее частоту. Это объясняется тем, что телефонные цепи и ухо человека обладают разной чувствительностью к колебаниям разной частоты. В связи с этим вве­дены псофометрические коэффициенты , величина кото­рых определена экспе­риментально с учетом свойств телефона и уха человека.

Псофометрический коэффициент, учитывающий количественное влияние гармоники . На рис.3.3.2 приведена частотная характери­стика псофометрического коэффициента.

Рис.3.3.2

Действующее значение псофометрического напряжения

.

Псофометрическое значение напряжения пульсаций измеряется псофо­метром, оно не должно превышать 2 мВ.

В зависимости от состава оборудования ЭПУ и способа эксплуатации ак­кумуляторных ба­тарей системы электропитания классифицируются следую­щим образом:

1. буферная система электропитания с несекционированной аккумуля­торной батареей, подключенной во всех режимах к цепи питания нагрузки, и вольтодобавочными пре­образователями постоянного напряжения для стабили­зации напряжения на выходе ЭПУ или без преобразователей;

2. буферная система электропитания с секционированной аккумулятор­ной батареей, под­ключенной во всех режимах к цепи питания на­грузки;

3. двухлучевая безаккумуляторная;

4. система электропитания с отделенной от нагрузки аккумуляторной ба­тареей с преобра­зователями постоянного напряжения для стабилизации на­пряжения на выходе ЭПУ или без преобразователей.
