Вспомогательные здания промпредприятий

Для нормальной работы промышленное предприятие должно быть обеспечено комплексом вспомогательных помещений.

Эти помещения могут располагаться как индивидуально, так и группироваться в блоки и корпуса.

По назначению вспомогательные помещения делятся на две основные группы: помещения культурно-бытового обслуживания и помещения административно-технического назначения. К первой группе относятся: санитарно-бытовые помещения, помещения общественного питания, помещения здравоохранения и помещения культурного обслуживания. Ко второй группе относятся помещения учреждений и конструкторских бюро и помещения общественных организаций и учебно-лабораторные помещения.

Административно-бытовые помещения могут располагаться как в производственных зданиях в виде отдельных помещений или блоков, так и быть пристроенных к производственным зданиям или располагаться в отдельно-стоящих корпусах. В зависимости от расположения административно-бытовых помещений относительно производственного здания они подразделяются на встроенные, пристроенные и отдельно-стоящие. Пристроенные и отдельно-стоящие вспомогательные помещения обычно называются административно-бытовыми корпусами (АБК).

Кроме АБК, определенная часть некоторых вспомогательных помещений располагаются непосредственно в производственном здании. Все вспомогательные помещения объединяются в следующие функциональные группы или блоки: гардеробно-душевой блок с гардеробными, душевыми, преддушевыми, туалетами, подсобными помещениями и т.д.; блок помещений медицинского пункта; блок рабочих комнат администрации и конструкторского бюро и блок культурно-общественных помещений. Каждый функциональный блок имеет определенное количество санузлов и подсобно-хозяйственных помещений. Непосредственно у рабочих мест обычно располагается часть туалетов, комната отдыха работающих и часть конторских помещений.

Площадь всех потребных вспомогательных помещений и количество санитарно-технического оборудования определяются расчетом на основе двух основных факторов: количества работающих в рассматриваемом производственном здании и санитарной характеристики протекающего в данном здании технологического процесса.

Все производственные процессы по своим санитарным характеристикам подразделяются на 4 группы:

Группа I – нормативный микроклимат в производственном помещении или здании. При незначительном воздействии загрязняющих веществ малой степени вредности;

Группа II – неблагоприятный микроклимат с выделением тепла, ваги, пыли или при низких температурах;

Группа III – неблагоприятный микроклимат с резко выраженными вредными факторами;

Группа IV – особый микроклиматический режим производства для обеспечения качества продукции.

Группы производственных процессов для удобства разделены на подгруппы (А, Б, В и т.д.), имеющих более детальное описание санитарных характеристик.

Административно-бытовые корпуса обычно проектируют каркасными с сеткой колонн 6х6, 6х9 и 6х3м или крупнопанельными бескаркасными с поперечными несущими стенами.

Высота этажа принимается в бескаркасных АБК 2,8 или 3,0м и в каркасных зданиях 3,3м.

Наиболее распространены следующие габариты АБК:

Высота от 2 до 4 этажей;

Длина 24,30,48,60 метров;

Ширина 15,18,24 метра.

В АБК должно быть не менее двух лестниц, расположенных в лестничных клетках и имеющих естественное освещение.

Функциональное зонирование типично АБК обычно осуществляется следующим образом:

На 1 этаже располагается пищеблок, вестибюль, проход в цех, медпункт и гардеробно-душевой блок (как правило, женский);

На 2 этаже располагается мужской гардеробно-душевой блок большей, чем на 1 этаже площади, часто занимающий весь этаж;

На 3 этаже располагаются помещения администрации, помещения общественных организаций, зал собраний или «красный уголок», помещения КБ и т.д.

Основным функциональным ярдом любого АБК являются помещения гардеробно-душевого блока (ГДБ). Схемы движения людей в гардеробно-душевом блоке, объединяющем основные санитарно-бытовые помещения и взаимосвязь этих помещений определяется в основном санитарными характеристиками производства, т.е. группой и подгруппой производственных процессов, характерной для конкретного рассматриваемого промздания. При этом гардеробы могут предназначаться для хранения всех видов одежды, а могут быть раздельными – для хранения уличной и домашней одежды в одном гардеробном помещении, а рабочей одежды в другом.

Различают три основные схемы:

Хранение одежды в одном помещении;

Хранение одежды раздельно в двух помещениях по т.н. «черно-белой» схеме;

Хранение одежды раздельно в двух помещениях по т.н. схеме «санпропускника».

В АБК используются следующие санитарно-технические приборы и оборудование:

Шкафы для одежды (обычно с откидываемыми скамьями), располагаемые рядами перпендикулярно наружным продольным стенам. Ширина шкафчиков 250,330,400мм, а глубина 500мм;

Душевые кабины размером 900х900мм или кабины с индивидуальными преддушевыми общим размером 1800х900мм.;

Умывальники в виде индивидуальных приборов и групповых круглых или лотковых умывальников;

Унитазы в кабинах размером 1200х800мм и писсуары.

Площадь помещения обеденного зала столовой или буфета вычисляется в зависимости от количества работающих на предприятии в рабочую смену и количества «посадок» в обеденный перерыв.

Помещение медпункта следует располагать на первом этаже АБК, как можно ближе к выходу из корпуса и к переходу в производственное здание с тем, чтобы обеспечить быстрейший прием и эвакуацию пациентов.

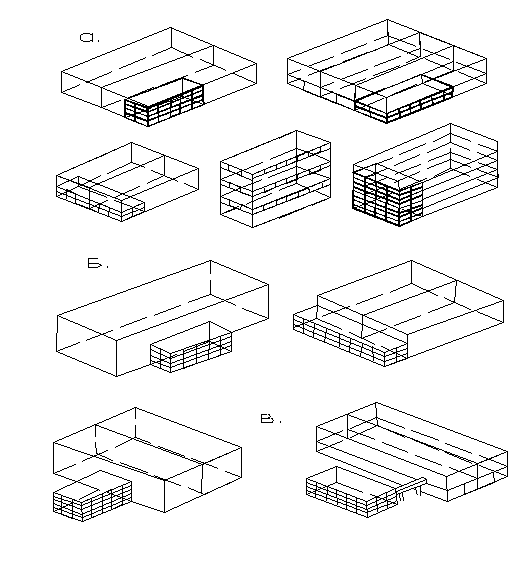

Рисунок 1. Взаимное расположение административно-бытовых помещений и производственных зданий.

а- встроенные бытовые помещения (блоки);

б- пристроенные административно-бытовые помещения (блоки или корпуса);

в- отдельно-стоящие административные помещения (корпуса).

Рисунок 2. Связь между отдельно-стоящими АБК и производст-венным корпусом.

а - надземный переход;

б – надземный переход;

в – подземный переход.

1 – АБК; 2 – Производственный корпус.

Рисунок 3. Пример решения фасада АБК при его каркасной конструктивной системе.

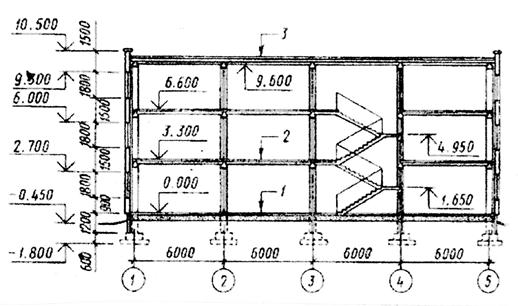

Рисунок 4. Пример продольного разреза по АБК при попе-речном расположении ригелей.

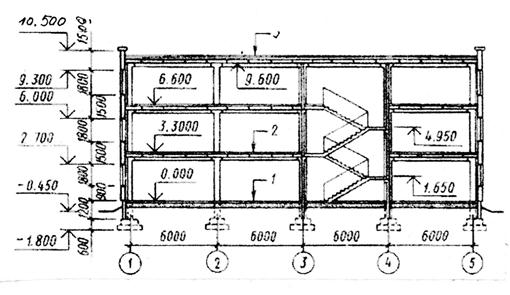

Рисунок 5. Пример продольного разреза по АБК при продольном расположении ригелей.

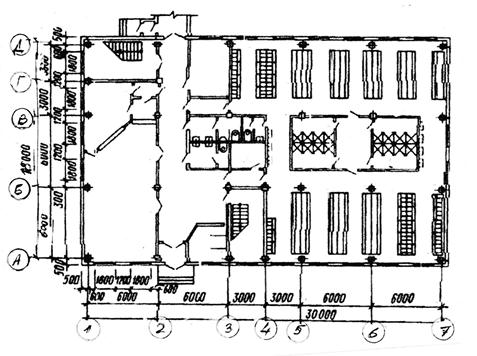

Рисунок 6. Пример планировочного решения первого этажа каркасного трехэтажного АБК.

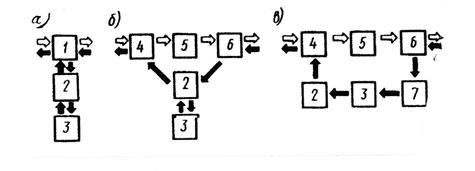

Рисунок 7. Схема взаимосвязи помещений и движения людей в гардеробно-душевом блоке.

а) при совместном хранении одежды в одном помещении;

б) «черно-белая» схема раздельного хранения одежды в двух помещениях;

в) при раздельном хранении одежды в двух помещениях по типу «санпропускника».

1,4 – гардероб уличной и домашней одежды; 2 – преддушевая; 3 – душевая; 5 – «сухой» проход; 6 – гардероб рабочей одежды; 7 – тамбур.
