Вибрационные конвейеры

ЛЕКЦИЯ 26

План лекции:

1. Принцип действия и режимы работы

2. Горизонтальные и полого-наклонные конвейеры

3. Элементы вибрационных конвейеров

4. Основы расчета

5. Вибрационные вертикальные конвейеры

В отличие от качающихся конвейеров пер­вых двух типов, вибрационные конвейеры работают с такими ускорениями, у которых вертикальная составляющая ускорения вибрации больше ускорения силы тяжести и коэффициент режима работы

где— амплитуда колебаний.

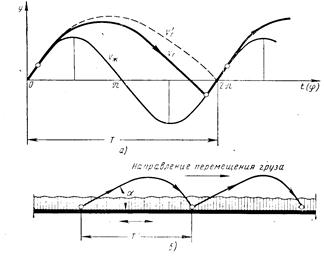

Рис. 26.1 Диаграмма движения (а) желоба (у_ж) и груза (у_г) и схема движения частицы груза на вибрационном конвейере (б)

Обычно принимают

При таком режиме работы частица груза отрывается от желоба и совершает микробросок (микрополет) в каждый период колебаний.

Движение груза про­исходит в основном в виде непрерывно следуемых друг за другом микрополетов частиц груза (рис.26.1, а, б).

При таком режиме по ­ вышается скорость транспортирования, а трение частиц груза по дну желоба сведено к минимуму, что значительно уменьшает из­нос желоба.

Вибрационные конвейеры характерны малой амплитудой мм и большой частотой колебаний кол/мин.

Вибрационные конвейеры бывают:

- горизонтальные,

- полого-на­клонные (с углом подъема до (15…20)и с уклоном вниз до 5°),

- вертикальные.

С увеличением угла наклона значительно понижается произ­водительность конвейера (примерно на 3-5%на каждый градус угла подъема);

При подаче под уклон производительность увели­чивается. Пылевидные грузы (например, цемент) допускают очень незначительные углы подъема, примерно до

На вибрационных конвейерах лучше всего транспортируются порошкообразные, зернистые и мелкокусковые однородные насып­ные грузы; для них скорость транспортирования доходит до (0,25…0,3) м/сек. и в отдельных случаях до 0,5 м/сек.

Значительно хуже транспортируются пылевидные грузы, они имеют меньшую скорость перемещения.
