Этапы построения диаграммы Парето

Рекомендуется порядок построения диаграммы Парето, включающий в себя

следующие этапы

. Решите, какие проблемы надлежит исследовать и как собирать данные,в частности:

1) какого типа проблемы вы хотите исследовать?Например: дефектные изделия, потери в денежном выражении, несчастные случаи;

2) какие данные надо собрать и как их классифицировать?Например: по видам дефектов, месту их появления, процессам, рабочим;

3) какой метод следует применить и каков период сбора данных.

Начертите кумулятивную кривую (кривую Лоренца).

На вертикалях, соответствующих правым концам каждого интервала на горизонтальной оси, нанесите точки накопленных сумм (результатов или процентов) и соедините отрезками прямых.

9. Нанесите на диаграмму все обозначения и надписи:

• надписи, касающиеся диаграммы (название, разметка числовых значений на осях);

• надписи, касающиеся данных;

• сведения о месте и времени сбора и обработки данных;

• сведения о персонале, принимавшем участие в работе;

• любые другие сведения, которые могут быть полезными в последующей работе с построенной диаграммой Парето.

Определяющим достоинством диаграммы Парето является то, что она дает возможность разгруппировать факторы на значительные, т. е. встречающиеся наиболее часто, и на незначительные, т. е. встречающиеся относительно редко.

Диаграмма Парето показывает в убывающем порядке относительное влияние каждой причины на общую проблему.

После проведения корректирующих мероприятий диаграмму Парето можно вновь построить для изменившихся в результате коррекции условий и проверить эффективность проведенных улучшений. В сложной экономической жизни пред приятия проблемы могут возникнуть в любой момент в любом подразделении -

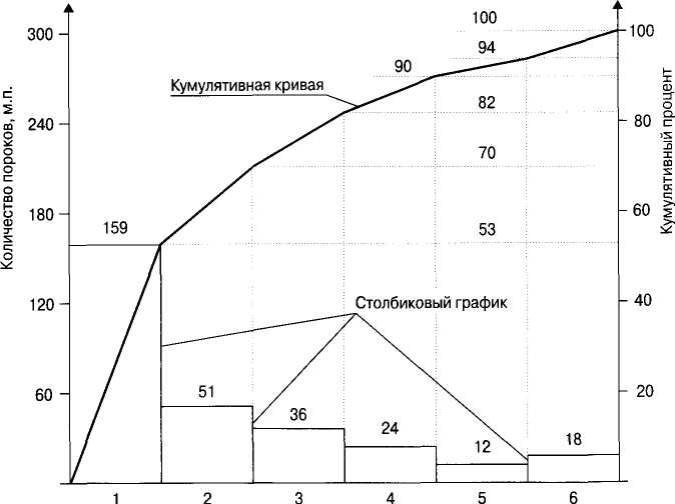

Рис..7. Диаграмма Парето по видам пороков тентового материала:

1 — концевые; 2 — складки; 3 — засечки; 4 — вмятины; 5 — грязь; 6 — прочие.

. Анализ этих проблем всегда целесообразно начинать с составления диаграммы Парето.

. Этапы построения диаграммы Парето

Этап 1. Сначала следует решить:

1. какие проблемы необходимо исследовать (например, дефектные изделия, потери в деньгах, несчастные случаи);

2. какие данные нужно собрать и как их классифицировать (например, по видам дефектов, по месту их появления, по процессам, по станкам, по рабочим, по технологическим причинам, по оборудованию, по методам измерения и применяемым измерительным средствам; нечасто встречающиеся признаки объединяют под общим заголовком «прочие»);

3. определить метод и период сбора данных.

Этап 2. Разработка контрольного листка для регистрации данных с перечнем видов собираемой информации.

Этап 3. Заполнение листка регистрации данных и подсчет итогов.

Этап 4. Разработка таблицы для проверок данных с графами для итогов по каждому проверяемому признаку в отдельности, накопленной суммы числа дефектов, процентов к общему итогу и накопленных процентов (табл. 1).

Этап 5. Расположение данных, полученных по каждому проверяемому признаку, в порядке значимости и заполнение таблицы (см. табл. 1).

Таблица 1. Результаты регистрации данных по типам дефектов для построения диаграммы Парето.

Типы дефектов	Число дефектов	Накопленная сумма числа дефектов	Процент числа дефектов по каждому признаку к общей сумме	Накопленный процент
Деформация
Царапины
Раковины
Трещины
Пятна
Разрыв
Прочие
Итого		—

Группу «прочие» следует размещать в последней строке независимо от ее числовых значений, поскольку ее составляет совокупность признаков, числовой результат по каждому из которых меньше, чем самое маленькое значение, полученное для признака, выделенного в отдельную строку.

Этап 6. Нанесение горизонтальной и вертикальной осей.

Вертикальная ось содержит проценты, а горизонтальная — интервалы в соответствии с числом контролируемых признаков.

Горизонтальную ось разбивают на интервалы в соответствии с количеством контролируемых признаков.

Этап 7. Построение столбиковой диаграммы (рис. 1).

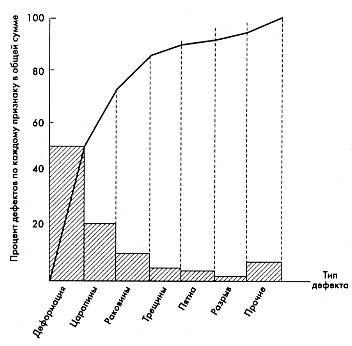

Рисунок 1. Диаграмма Парето

Этап 8. Проведение на диаграмме кумулятивной кривой (кривой Парето) (рис. 2).

Рисунок 2. Кумулятивная кривая на диаграмме Парето

Этап 9. Нанесение на диаграмму всех обозначений и надписей, касающихся диаграммы (название, разметка числовых значений на осях, наименование контролируемого изделия, имя составителя диаграммы), и данных (период сбора информации, объект исследования и место его проведения, общее число объектов контроля).

В отношении построения и использования диаграммы Парето можно порекомендовать следующее:

· желательно использовать разные классификации и составлять много диаграмм Парето. Суть проблемы можно уловить, наблюдая явление с разных точек зрения, поэтому важно опробовать различные пути классификации данных, пока не будут определены немногочисленные существенно важные факторы, что, собственно, и является целью анализа Парето;

· группа факторов «прочие» не должна составлять большой процент. Большой процент этой группы указывает на то, что объекты наблюдения классифицированы неправильно и слишком много объектов попало в одну группу, а значит, следует использовать другой принцип классификации;

· если данные можно представить в денежном выражении, лучше всего показать это на вертикальных осях диаграммы Парето. Если существующую проблему нельзя оценить в денежном выражении, само исследование может оказаться неэффективным, поскольку затраты — важный критерий измерений в управлении;

· если нежелательный фактор можно устранить с помощью простого решения, это надо сделать незамедлительно, каким бы незначительным он ни был. Поскольку диаграмма Парето расценивается как эффективное средство решения проблем, следует рассматривать только немногочисленные существенно важные причины. Однако устранение относительно неважной причины простым путем может послужить примером эффективного решения проблемы, а приобретенный опыт, информация и моральное удовлетворение — оказать благотворное воздействие на дальнейшую процедуру решения проблем;

· не следует упускать возможности составить диаграмму Парето по причинам.
