Содержание проектирования ИБ при различных способах организации

Способы организации ИБ:

1. Совокупность локальных файлов, поддерживаемых функциональными пакетами прикладных программ, создаваемых под документ, задачу, комплекс задач.

2. Интегрированная ИБ

Основным критерием выбора способа организации ИБ является достижение минимальных трудовых и стоимостных затрат на проектирование структур ИБ и ПО системы ведения файлов, а также на перепроектирование ИБ при возникновении новых задач.

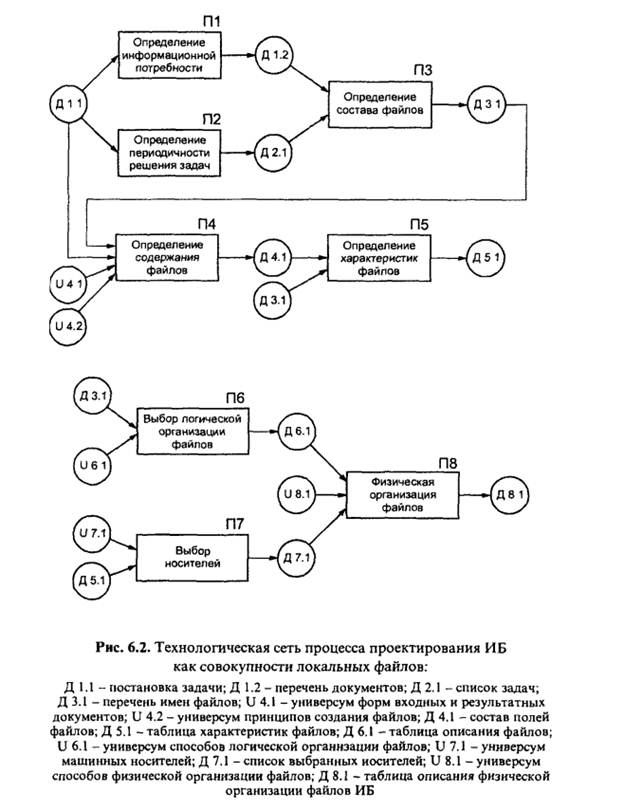

1-й способ организации ИБ – Локальные файлы:

Достоинства

· Простая организация, вследствие специализации структуры данных под задачи

· Обеспечивают более быстрое время обработки данных.

Недостатки:

· Межмассивное и внутри массивное дублирование данных в информационной системе

· несогласованностью данных в разных приложениях,

· негибкостью доступа к информации,

· зависимость организации данных от алгоритмов решаемых задач.

Основные принципы создания файлов, входящих в состав универсума:

· алгоритмической направленности создания информационных файлов;

· семантической и синтаксической однородности файлов;

· упорядоченности хранения файлов по ключу;

· универсализации файлов.

Второй способ организации ИБ – создание интегрированной базы данных, основывающейся на использовании универсальных программных средств загрузки, хранения, поиска и ведения данных, то есть системы управления базами данных (СУБД).

Интегрированная ИБ, т.е. база данных (БД) – это совокупность взаимосвязанных, хранящихся вместе данных при такой минимальной избыточности, которая допускает их использование оптимальным образом для множества приложений.

Достоинства:

Централизация управления данными с помощью СУБД обеспечивает:

· совместимость этих данных,

· уменьшение синтаксической и семантической избыточности,

· соответствие данных реальному состоянию объекта,

· разделение хранения данных между пользователями,

· возможность подключения новых пользователей.

Недостатки:

· необходимость усиления контроля вводимых данных,

· необходимость обеспечения соглашения между пользователями по поводу состава и структуры данных, разграничения доступа и секретности данных.

Требования к организации БД:

· логическая и физическая независимость данных (программ от изменений структуры БД);

· контролируемая избыточность данных;

· стандартизация данных за счет использования классификаторов;

· наличие словаря данных;

· специализация интерфейса для администратора БД и пользователя системы;

· контроль целостности данных;

· защита данных от несанкционированного доступа;

· наличие вспомогательных программных средств (утилит) проектирования и эксплуатации БД.

Способы организации БД:

· центральная БД,

· распределенная БД, которая в свою очередь может иметь следующие способы организации:

o иерархическую

o сетевую.

Принципы построения централизованной БД:

· обеспечение логической организация данных с помощью построения глобальной модели данных;

· представление информационных потребности для каждой задачи в виде подмоделей данных;

· выделение специального языка описания данных для получения схем и подсхем;

· описание процедур обработки данных с использованием языка манипулирования данными;

· разделение доступа к полям данных;

· защита данных через пароль;

· обеспечение доступности данных одновременно для нескольких пользователей.

Принципы построения распределённых БД:

· учет территориального расположения подразделений ЭИС;

· обеспечение независимости данных от их территориального расположения;

· оптимальное размещения БД между абонентами и серверами;

· сокращение стоимости информационного обслуживания абонентов;

· обеспечение решения сложных межведомственных задач;

· надежность хранения обработки данных;

· использование СУБД, которые имеют язык описания данных, манипулирования данными и язык запросов, ориентированные на работу в сети;

· возможность параллельного обращения к данным из различных узлов обработки данных.

Особенности построения ТСП создания БД на следующих стадиях и этапах:

· Предпроектная стадия

· Разработка Технико-экономического обоснования проектирования БД (ТЭО)

· Разработка ТЗ

· Этап технического проектирования

· Этап рабочего проектирования

На предпроектной стадии выполняются следующие работы:

П1. Определение экономической целесообразности БД.

П2. Выявление состава, содержания и характеристик хранимой информации на основе результатов обследования предметной области.

П3. Определение оценок, количественных характеристик: информационных объектов и структурных связей между ними на основе результатов анализа информационных потребностей приложений и «Постановок задач».

П4. Построение инфологической модели предметной области, определяющей совокупность: информационных объектов, их атрибутов и структурных связей, динамику их изменения и характеристику информационных потребностей пользователя.

П5. Предварительные оценки вариантов разработки БД.

П6. Оценка возможностей применения СУБД и выбор СУБД.

Разделы «Технико-экономического обоснования» проектирования БД:

· описание принципов организации системы информационного обеспечения;

· обоснование целесообразности создания БД;

· описание инфологической модели;

· описание информационных потребностей конкретной задачи;

· описание схем документооборота;

· обоснование выбора конкретной СУБД.

«Техническое задание» на проектирование ЭИС содержит раздел по проектированию БД, в который входят вопросы:

· Назначение БД.

· Основные требования к БД.

· Основные технические решения.

· Технико-экономические показатели эффективности использования БД.

· Состав, содержание и организация проектных работ по созданию БД.

· Порядок приемки БД в промышленную эксплуатацию.

На этапе технического проектирования при разработке базы данных выполняются следующие работы:

П1. Составление уточненной инфологической модели.

П2. Логическое проектирование (составление концептуальной схемы).

П3. Физическое проектирование (распределение по уровням памяти, выбор методов доступа, определение размеров файлов и т.д.).

П4. Проектирование и представление данных для приложений.

П5. Проектирование программного обеспечения, включая определение состава функций, поддерживаемых СУБД и ППП окружения; необходимых доработок этих программ и функций, реализуемых средствами оригинального программного обеспечения (для конкретных задач).

На этапе рабочего проектирования выполняются следующие работы:

П1. Разработка оригинальных программных средств и сервисных программ.

П2. Настройка СУБД и ППП окружения в соответствии с выбранными параметрами.

П3. Разработка контрольного примера.

П4. Разработка должностных технологических инструкций для пользователей для лучшего взаимодействия с БД.

Состав показателей оценки эффективности использования БД, расчтываемых за годовой период:

1. Годовой экономический эффект (Э) от использования СУБД:

Э = Э1 + Э2,

Где Э1 – величина прямого эффекта;

Э2 – величина косвенного эффекта, выражающегося в совершенствовании управленческих процессов и повышении эффективности функционирования всей экономической системы в целом.

Э1 = S1 – S2,

Где S1 – приведенные годовые затраты на проектирование и обработку информации существующего варианта,

S2 - приведенные годовые затраты на проектирование и обработку информации предлагаемого варианта с использованием БД.

3. Годовой экономический эффект:

Э1 = (С1 + Ен*К1) –(С2+Ен*К2) или

Э1 = ∆ С ± ∆К*Ен,

Где С1 и С3 – эксплуатационные затраты существующего и предлагаемого варианта,

К2 – капитальные затраты на проектирование ЭИС при использовании СУБД,

К1 – капитальные затраты при файловой организации ИБ,

Ен – нормативный коэффициент эффективности капитальных вложений.

4. Капитальные затраты на проектирование ЭИС при использовании СУБД:

К2 = Кп + К2осн + К2разр + К2з.и.в.,

Где Кп – затраты на приобретение СУБД,

К2осв – затраты на освоение СУБД,

К2разр – затраты на разработку БД,

К2з.и.в. – затраты на загрузку и ведение БД.

4.2 Затраты на освоение СУБД (К2осв):

К2осв = Т2осв*Цмч*Кмульт + Змес*Ro*To*(1+Кнр)

Где Т2осв – затраты машинного времени на освоение СУБД,

Цмч – стоимость машинного часа,

Кмульт – коэффициент мультиобработки,

Змес – размер месячной заработной платы,

Ro – количество работников, принимающих участие в освоении СУБД,

То – затраты времени на освоение СУБД (в час),

Кнр – коэффициент, учитывающий величину накладных расходов.

4.3 Затраты на разработку БД (К2разр):

К2разр = Т2разр*Цмч*Кмульт+3мес*Rp*Tp*(1+Кнр),

Где Т2разр - затраты машинного времени на разработку БД,

Rр - количество работников, принимающих участие и разработке БД,

Тр- затраты времени пользователей на разработку БД,
