При синусоидальном напряжении U1 магнитный поток также изменяется по синусоидальному закону. В свою очередь магнитный поток Ф(t) определяет величину напряженности поля Н(t) в сердечнике для каждого момента времени, так как эти две величины связаны между собой параметрической зависимостью В(Н), которая графически выражается динамической петлей перемагничивания. С другой стороны, напряженность магнитного поля H(t) связана по закону полного тока с намагничивающими силами первичной и вторичной обмоток трансформатора:
где lс — длина средней магнитной линии сердечника. Следовательно, при заданном законе изменения напряжения на первичной обмотке U1 сумма намагничивающих сил в каждый момент времени должна иметь определенные значения независимо от характера и величины нагрузки трансформатора. В частности, в режиме холостого хода трансформатора ток i2 = 0; поток создается только током холостого хода первичной обмотки i1х и уравнение (2) приобретает вид:
Совместное решение уравнений (2) и (3) позволяет получить основное уравнение намагничивающих сил трансформатора:
Тогда
Согласно выше изложенному ток первичной обмотки i1 при нагрузке имеет две составляющие: i1х и i2' Составляющая i1х создает магнитный поток сердечника, составляющая i2' компенсирует воздействие на поток сердечника н.с вторичной обмотки. Поэтому поток в сердечнике при любой нагрузке сохраняется таким же, как и при холостом ходе. Схема замещения и приведенный трансформатор В общем случае параметры первичной обмотки трансформатора отличаются от параметров вторичной обмотки. Эта разница наиболее ощутима при больших коэффициентах трансформации, что затрудняет расчеты и построение векторных диаграмм, так как в этом случае векторы электрических величин первичной обмотки значительно отличаются по своей длине от одноименных векторов вторичной обмотки. Указанные затруднения устраняются приведением всех параметров трансформатора к одинаковому числу витков, обычно к числу витков первичной обмотки w1. С этой целью все величины, характеризующие вторичную цепь трансформатора, — ЭДС, напряжение, ток и сопротивления — пересчитывают на число витков w\ первичной обмотки. Таким образом, вместо реального трансформатора с коэффициентом трансформации k = w1/ w2 получают эквивалентный трансформатор с k = w1/ w2' = 1, где w2' = w1. Такой трансформатор называют приведенным. Однако приведение вторичных параметров трансформатора не должно отразиться на его энергетических показателях: все мощности и фазовые сдвиги во вторичной обмотке приведенного трансформатора должны остаться такими, как и в реальном трансформаторе. Уравнения напряжений и токов для приведенного трансформатора имеют вид: Эти уравнения устанавливают аналитическую связь между параметрами трансформатора во всем диапазоне нагрузок от режима х.х. до номинальной. Схемы замещения применяют при расчетах электрических цепей, в которых трансформатор является связующим звеном отдельных цепей. При этом в расчетной схеме магнитная связь между первичным и вторичным цепями заменяется электрической, что значительно упрощает анализ всей цепи. Если электрически связать первичную обмотку и цепь нагрузки трансформатора, отключив нагрузку от вторичной обмотки, то напряжение на нагрузке изменится и станет равным напряжению U1.

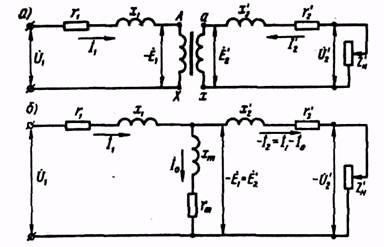

Схема замещения приведенного трансформатора удовлетворяет всем уравнениям ЭДС и токов приведенного трансформатора (1.34) и представляет собой совокупность трех ветвей: первичной — сопротивлением и током; намагничивающей — сопротивлением и током: I0 вторичной — с двумя сопротивлениями: вторичной ветви: нагрузки: и током: - I2'. Параметры ветви намагничивания Zm=rm + jxm определяются током х.х. Наличие в этой ветви активной составляющей гт обусловлено магнитными потерями в трансформаторе. Все параметры схемы замещения, за исключением Z'н являются постоянными для данного трансформатора и могут быть определены из опыта х.х. и опыта к.з.
