Реагирующего на дифференциальный ток

С введением ГОСТ Р 51326-1-99 госэнергонадзором рекомендуется для защиты от пожаров при замыканиях в сети и поражения электрическим током применять устройства защитного отключения, реагирующие на дифференциальный ток.

Наиболее часто такие УЗО применяются в двухполюсном и четырехполюсном исполнении. Наиболее распространенное обозначение указанных устройств УЗО–Д.

Рассмотрим состав и принцип действия УЗО–Д на примере двухполюсного устройства функционально независимого от напряжения питающей сети.

В состав УЗО–Д входят (плак.32.3): дифференциальный (суммирующий) трансформатор тока 1, содержащий две первичные обмотки, образованные проходящими через сердечник трансформатора фазным и нулевым проводниками, и вторичную обмотку 2; расцепитель 3 на основе магнитоэлектрического реле, воздействующий на исполнительный механизм, приводящий в действие пружинный привод 4 контактной группы 5 коммутационного аппарата Q ₃, размыкающей цепь питания электроустановки А; контрольная кнопка 6 (Q ₂) для проверки работоспособности УЗО, при ее включении искусственно создаются токи утечки.

Плакат 32.3. Состав элементов и принцип действия УЗО–Д

ЭУ с нагрузкой R_Н подключена к трехфазной четырехпроводной сети с глухозаземленной нейтралью, система заземления TN–S.

Рассмотрим принцип действия УЗО–Д. На плак.32.4 приведена схема сети и двухполюсного УЗО. В качестве датчика в приведенном устройстве используется дифференциальный (суммирующий) трансформатор тока 1, у которого две первичные обмотки w ₁ и w ₂ и одна вторичная w ₀. Электроустановка потребителя электрической энергии 2 представлена сопротивлением нагрузки R_Н ; электромагнитный расцепитель 3, исполнительное устройство 4, отключающее коммутационный аппарат 5 (Q) дополняют состав УЗО.

Человек, прикоснувшийся к токоведущему проводнику, находится на изолированном полу (R_Н ³ 0) и протекающий через него ток I_Ч будет достаточно небольшим (до 30 – 50 мА).

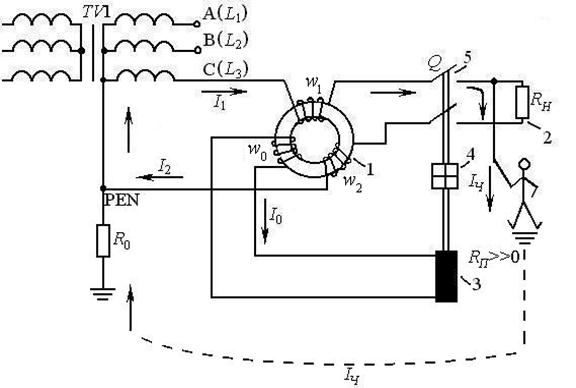

Плакат 32.4. Принципиальная схема функционально независимого

от напряжения сети двухполюсного УЗО–Д, поясняющая его работу

Рассмотрим принцип работы УЗО–Д (плак.32.4).

В нормальном режиме работы исправной установки при протекании рабочего тока нагрузки векторы токов в прямом I ₁ и нулевом I ₂ (обратном) проводниках, а значит и в обмотках трансформатора тока w ₁ и w ₂, направлены встречно и равны между собой

| I ₁| = | I ₂| или I ₁ + I ₂ = 0,

а ток утечки, т.е. дифференциальный (разностный) ток отсутствует.

Намагничивающее действие магнитодвижущих сил I ₁ w ₁ и I ₂ w ₂ при протекании по обмоткам w ₁ и w ₂ равных, но противоположно направленных токов I ₁ и I ₂ взаимокомпенсируется, т.е.

I ₁ w ₁ = I ₂ w ₂.

При этом компенсируются и магнитные потоки Ф ₁ и Ф ₂ в сердечнике дифференциального трансформатора тока, пропорциональные магнитодвижущим силам

Ф ₁ = I ₁ w ₁, Ф ₂ = I ₂ w ₂.

При этом справедливо равенство

Ф ₁ = Ф ₂,

Следовательно, дифференциальный ток (ток небаланса) I ₀ в обмотке w ₀ отсутствует и УЗО не срабатывает.

При прикосновении человека к открытым токоведущим частям или пробое изоляции фазного провода на корпус электроприемника или на землю (аварийный режим) появляется ток утечки. Когда ток через тело человека I_Ч достигает значений больших предельно допустимых значений токов или тока уставки УЗО или напряжений прикосновения U_ПР в нормальном и аварийном режимах ЭУ, нарушается баланс токов, протекающих по фазному и нулевому проводам, а значит и по обмоткам w ₁ и w ₂ УЗО, т.е.

I ₁ ¹ I ₂.

Это приводит к нарушению равновесия в сердечнике трансформатора тока и появлению в нем магнитного поля и магнитного потока DФ

DФ = | Ф ₁ - Ф ₂|,

которое наводит во вторичной обмотке трансформатора тока э.д.с., равную напряжению

.

В результате в обмотке расцепителя 3 появляется ток I ₀, вызывающий его срабатывание

,

где r ₀ и x ₀ – активное и индуктивное сопротивление проводников соединительных проводов и вторичной обмотки w ₀ трансформатора тока.

Поврежденный участок электрической цепи или человек, прикоснувшийся к токоведущим частям, быстро отключаются от сети коммутационным аппаратом Q (5).

Предельно допустимые значения напряжений прикосновения U_ПР и токов через тело человека в нормальном режиме работы ЭУ составляют: U_ПР = 2,0 В, I_Ч = 0,3 мА для сетей напряжением до 1000 В частотой f = 50 Гц и продолжительностью воздействия тока на человека не более 10 минут в сутки.

Сопротивление тела человека принимается равным 1000 Ом при напряжении U_ПР = 50 В и выше, а при U_ПР = 36 В сопротивление тела человека R_Ч = 6000 Ом.

Предельно допустимые значения напряжений прикосновения и токов через тело человека при аварийном режиме электроустановок переменного тока частотой f = 50 Гц напряжением до 1000 В в зависимости от продолжительности воздействия в секундах приведены в табл.32.1.

УЗО выполняет также роль защиты сети от пожара при появлении тока утечки вследствие замыкания фазного провода на землю. Механизм работы УЗО в этом случае аналогичен рассмотренному ранее.

При возникновении пожара в сети из–за коротких замыканий, для отключения поврежденной части сети или ЭУ последовательно с УЗО устанавливается защита от сверхтоков (предохранители, автоматические выключатели).

Таблица 32.1

Предельно допустимые значения U_ПР и I_Ч в ЭУ до 1000 В

в зависимости от продолжительности воздействия

Нормируемая величина	Наибольшие допустимые значения при продолжительности воздействия, с
0,01–0,08	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	Свыше 1,0
UПР, В
IЧ, мА
