Флокуляция
|
|
|
|

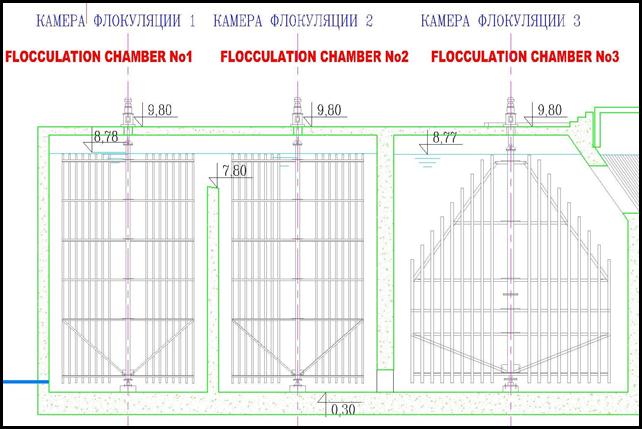

Процесс флокуляции разделен на три стадии, причем при переходе к каждой последующей стадии подвод энергии, которую сообщают воде вертикальные лопастные мешалки низкой турбулентности, последовательно снижается. После смешивания сырой воды с флокулянтом весь поток поступает в нижнюю часть первой флокуляционной камеры.
На первой стадии флокуляции вода движется снизу вверх. В верхней части первой флокуляционной камеры поток разделяется на два равных потока, которые через подводный переливной порог поступают соответственно в две отдельные камеры второй стадии флокуляции.
На второй стадии флокуляции поток воды направлен сверху вниз. Он покидает камеру второй стадии флокуляции в ее нижней части и поступает в камеру третьей стадии, где он снова движется снизу вверх. Каждая камера оборудована вертикальной пятилопастной мешалкой из нержавеющей стали, которая приводится в действие двигателем через регулируемый редуктор, что позволяет изменять частоту вращения. Из камеры третьей стадии флокуляции вода поступает непосредственно на вход полочного осветлителя.
Номинальная (проектная) гидравлическая нагрузка флокуляционных камер – 92 500м3/сут, максимальная – 115 625м3/сут.
Характеристики флокуляционных камер приведены в таблице.
| 1-я стадия флокуляции | 2-я стадия флокуляции | 3-я стадия флокуляции | |
| Число камер | |||
| Эффективный объем | 260 м3 | 2x260 м3 | 2´590 м3 |
| Глубина воды в резервуаре | 8,48 м | 8,47м | 8,46 м |
| Максимальный уровень воды | 8,78 м | 8,77 м | 8,76 м |
Рис. Экранная форма управления процессом флокуляции
|
|
|
|
