Анализ работы системы

Системы с длинным ходом ствола. Принцип работы.

Перед выстрелом подвижные части находятся в исходном перед­нем положении. Патрон дослан в патронник, канал ствола заперт зат­вором (рис. 9.1, А). При выстреле давление пороховых газов на дно ка­нала ствола отбрасывает ствол и сцепленный с ним затвор назад. В процессе действия пороховых газов торможение, вызываемое сопротив­лением пружин, относительно невелико, и единственным фактором, огра­ничивающим ускорение отдачи, является масса подвижных частей. Сила действия пороховых газов ограничена по времени. Затем давление пороховых газов сравнивается с атмосферным, но ствол и сцепленный с ним затвор продолжают двигаться назад по инерции. При откате ствола и затвора происходит сжатие пружины ствола и возвратной пру­жины затвора, которые постепенно замедляют движение откатных ча­стей до нуля (рис. 9.1, В). Величина отката ствола, указанная на рисунке, необходима для компенсации возможной разницы между длиной от­ката ствола и длиной используемого патрона. Нужно обратить внима­ние на то, что на всем пути отката ствола канал ствола остается запер­тым и, за исключением ударного механизма, все механизмы автомати­ки не вводятся в действие.

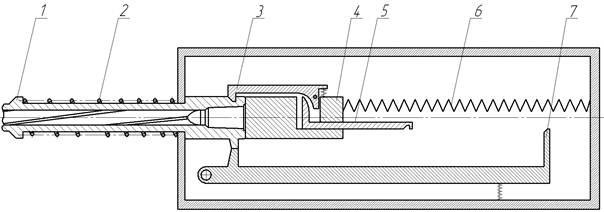

Рисунок 9.1. А. Схема построения системы, основанной на использовании отдачи с длинным ходом ствола (положение механизмов оружия до выстрела): 1 – ствол; 2 – пружина ствола; 3 – запирающий клин; 4 – затвор; 5 – отпирающее устройство; 6 – возвратная пружина затвора; 7 – защелка затвора.

После того как пружины полностью остановят ствол и затвор, си­ла сжатия пружин обеспечивает накат ствола и затвора. Затвор, будучи в крайнем заднем положении, немедленно захватывается и удержи­вается шепталом затвора (рис. 9.1, С). Ствол же, ничем не удерживае­мый, движется вперед под действием пружины. При движении ствола вперед сначала отпирается затвор, а затем извлекается и отражается гильза. Подача очередного патрона не может произойти до тех пор, по­ка ствол не займет своего крайнего переднего положения или не будет близок к нему, так как именно в этот момент расстояние между затво­ром и казенной частью ствола будет достаточным для обеспечения по­дачи. Перед тем как ствол займет свое крайнее переднее положение, вся потенциальная энергия, аккумулированная в пружине ствола при отдаче, переходит в кинетическую энергию (за исключением неизбеж­ных потерь на отпирание, извлечение гильзы, ее отражение и на преодоление сил трения). Поэтому ствол движется вперед со значительной ско­ростью, и его кинетическая энергия поглощается при помощи буферного устройства или просто ударом.

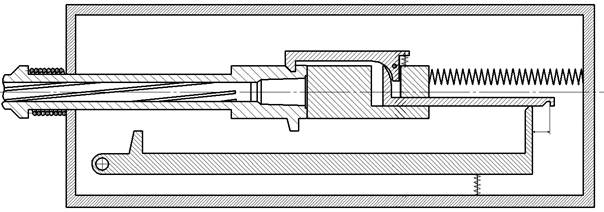

Рисунок 9.1.В. Схема построения системы, основанной на использовании отдачи с длинным ходом ствола (конец отдачи).

Как только ствол достигает своего крайнего переднего положения, он освобождает затвор, приводя в действие шептало затвора (рис. 9.1, Д). После этого пружина затвора начинает накатывать затвор, обеспечивая досылание очередного патрона в патронник, запирание канала ствола и приведение в действие механизма воспламенения капсюля. Как толь­ко произойдет запирание канала ствола, вся потенциальная энергия, аккумулированная при откате в возвратной пружине затвора, перейдет в кинетическую энергию затвора (за исключением потерь на подачу, досылку патрона, запирание затвора и приведение в действие механиз­ма воспламенения). Эта кинетическая энергия поглощается при ударе в момент остановки затвора. В дальнейшем цикл автоматики повторяется.

Рисунок 9.1.C. Схема построения системы, основанной на использовании отдачи с длинным ходом ствола (возврат ствола): 1 – движение затвора вперед; 2 – экстрактирование стреляной гильзы; 3 – клин отведен;

4 – затвор заперт.

Поскольку, как отмечалось выше, в системах с длинным откатом ствола затвор остается запертым до тех пор, пока давление в канале ствола не упадет до атмосферного, особых затруднений, связанных со смещением гильзы под действием пороховых газов, возникнуть не может, и основной проблемой для конструктора является использование энер­гии откатывающихся подвижных частей автоматики. Метод использо­вания энергии отката в системе с длинным откатом ствола зависит глав­ным образом от мощности патрона и от требований, предъявляемых к темпу стрельбы.

Система с длинным откатом ствола имеет ряд преимуществ в от­ношении использования энергии отдачи и особенно выгодна для оружия крупного калибра, в котором применяются патроны с высокими баллистическими характеристиками. В таких системах большая площадь попереч­ного сечения ствола и высокое давление пороховых газов в его канале вызывают значительные усилия отдачи. В системах с длинным откатом ствола усилие отдачи, направленное назад, вызывает совместный откат ствола и затвора, и, поскольку эти детали достаточно тяжелы, энергия отдачи бывает относительно небольшой. Так как энергия отдачи погло­щается более или менее равномерно на сравнительно большом пути от­ката, силы, используемые для поглощения этой энергии, не должны быть чрезмерно большими, что позволяет получить на цапфах установ­ки сравнительно малые усилия.

Хотя схема с длинным откатом ствола имеет известные преиму­щества при использовании ее в крупнокалиберных системах с высокими баллистическими характеристиками, ее применение в оружии, от кото­рого требуется высокий темп стрельбы, затруднительно. Основным не­достатком системы с длинным откатом ствола является то, что последо­вательность проведения различных операций автоматического цикла в этой системе не допускает сокращения времени цикла. Общее время цикла сильно увеличивается, так как ствол остается запертым в тече­ние всего отката, что замедляет процессы отпирания, экстракции гиль­зы, ее отражения и т. д. После отпирания значительное время теряется на извлечение стреляной гильзы. Отражение гильзы и подача очеред­ного патрона также задерживаются до прихода ствола в крайнее перед­нее положение, и лишь после этого затвор начинает накатываться. Все эти потери в системе с длинным откатом ствола неизбежны, и поэтому оружие с длинным откатом ствола отличается очень малым темпом стрельбы.

Если учесть преимущество схемы с длинным откатом в отношении усилия отдачи, то ее применение вполне реально для крупнокалиберных систем. Недостатки этой схемы в отношении темпа стрельбы становят­ся очевидными только при малом калибре оружия. В таких системах величина отката подвижных частей в большей или меньшей степени оп­ределяется длиной патрона. Поэтому единственным путем повышения темпа стрельбы систем с длинным откатом ствола является увеличение скоростей отката и наката ствола и затвора в пределах практически до­пустимых величин. Поэтому при анализе оружия относительно малого калибра с длинным откатом ствола основное внимание следует уделять возможностям получения высоких скоростей ствола и затвора.

Примером систем с длинным ходом ствола могут служить французский ручной пулемет Шоша, 30 мм автоматическая пушка 2А42, автоматическое ружье Браунинга.
