Роз'ємні з'єднання

Роз'ємними називають з'єднання двох або більше деталей, при розніманні яких їх не ушкоджують. Основні види роз'ємних з'єднань, застосовувані в приладобудуванні: різьбові, шпонкові, шліцеві, штикові й за допомогою пружинних кілець.

Нарізні сполучення — це з'єднання, які утворяться врезультаті нагвинчування однієї деталі на іншу або за допомогою стандартних кріпильних деталей. Основний елемент нарізного сполучення — різьблення. До стандартних кріпильних деталей відносять гвинт, гайку, болт, шпильку. При складанні нарізних сполучень використовують звичайно шайби, які служать для запобігання від зминання й самовідгвинчування. На кресленнях кріпильні деталі зображують спрощено або умовно, залежновід призначення й масштабу креслення згідно табл. 13.2. Шліци на головках кріпильних деталей треба зображувати на виді зверху однією суцільною лінією під кутом 45° до рамки креслення.

З'єднання штифтами. Штифти застосовують для фіксації деталей у певнім положенні (настановні), для з'єднання (сполучні), для запобігання руйнувань при більших зусиллях (запобіжні). Щоб штифти не випадали, їх кернять або розвальцовують.

Шпонкові з'єднання. З'єднуючи деталі шпонкою (вала й втулки, наприклад) закріплюють її в поглибленнях (пазах) цих деталей. Шпонкові з'єднання бувають напружені (без зазору) і ненапружені (із зазором).

Шліцеві з'єднання. Шліци - це поздовжні виступи, що входять у відповідні виїмки детали, що сполучається (мал. 13.14). Ці з'єднання в порівнянні зі шпонковими забезпечують краще центрування деталей, що з'єднуються, і більш легке осьове переміщення деталі щодо вала.

Штикові з'єднання. Штиковим називають рознімне з'єднання, що одержують при входженні штифта (штиря), закріпленого на одній деталі, у проріз (паз) іншої деталі й зсув однієї із цих деталей стосовно іншої на величину довжини прорізу (мал. 13.15). Ці з'єднання застосовують для кріплення деталей, що знімаються часто, і складальних одиниць (кришок, електричних ламп і т.п.).

З'єднання пружинними кільцями. Пружинні кільця (мал. 13.16) виготовляють із пружинної сталі й використовують для закріплення деталей (наприклад, підшипника) на валу або в корпусі. Кільце встановлюють на глибину, рівну половині його діаметра. На мал. 13.16 показаний приклад застосування пружинного плоского кільця.

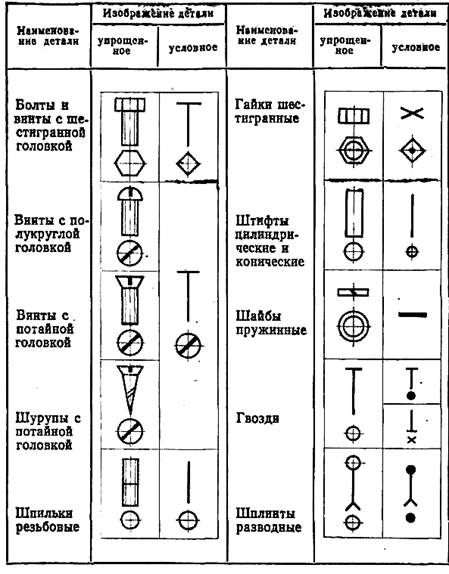

Таблиця 13.2.

Рис. 13.14	Рис. 13.15

Рис. 13.16	Рис. 13.17
