Струнний спосіб

Струнний спосіб широко застосовують при монтажі будівельних конструкцій і обладнання. Суть способу полягає в тому, що на деякій висоті вздовж монтажної осі натягують струну (сталевий дріт або синтетичну нитку) діаметром 0,3... 0,8 мм. Напрям струни утворює монтажну вісь. У необхідних місцях підвішують легкі ниткові виски. За центрами висків ведуть монтаж елементів конструкцій або обладнання.

На рис. 15.7 показаний монтаж фундаментних блоків у трьох випадках: по осі, грані і на деякій віддалі від монтажної осі.

Рис. 15.7. Схема монтажу блоків в струнному способі:

а – з орієнтацією за віссю блока; б – з орієнтацією за гранню блока;

в – зі зміщенням осі блока

Іноді струну натягують тільки для невеликої ділянки монтажної осі для встановлення окремих елементів будівельних конструкцій. Так діють при монтажі фундаментів опор, які знаходяться на воді, або при встановленні збірних елементів і опалубки монолітних фундаментів під колони промислових будинків. У цьому випадку способом оптичного або лазерного візування виносить по дві точки на кожній осі поблизу елемента, що монтується (рис.15.8), наприклад точки А,В і С,D. Встановлюють кілки і натягують дві взаємно перпендикулярні струни.

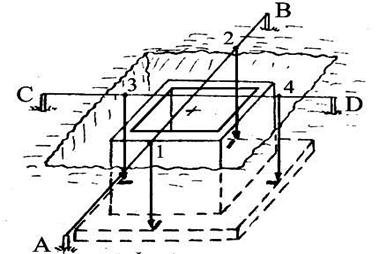

Рис. 15.8. Монтаж фундаменту під колону

В точках 1,2,3 і 4 підвішують ниткові виски. Монтажний блок фундаменту стаканного типу встановлюють так, щоб риски на фундаменті збігалися з вістрями всіх висків водночас.
