Технічне забезпечення процеса та основні операції виготовлення форм плоского офсетного друку

Тривалість: 1 год. 20 хв.

Тема: Цифрові технології виготовлення форм плоского офсетного друку

Цифрові технології формних процесів

Лекція №10

Місце проведення:

План лекції:

1.Технічне забезпечення процеса та основні операції виготовлення форм плоского офсетного друку;

1.1. Формні пластини для цифрових технологій.

Пластини, які найбільш широко використовуються в даний час, можна класифікувати за такими ознаками (рис. 1):

• спектральна чутливість;

• механізм формування зображення;

• тип процесів в приймальному шарі;

• необхідність проведення хімічної обробки після експонування.

Класифікуючи формні пластини в залежності від механізму отримання зображення слід мати на увазі, що поняття «негативні» і «позитивні» пластини трактуються так само, як і в аналоговій технології виготовлення форм плоского офсетного друку: позитивні пластини - це ті, на експонованих ділянках яких формуються пробільні елементи, негативні - на експонованих ділянках формуються друкуючі елементи. Крім зазначених ознак, формні пластини можуть бути також класифіковані по ряду додаткових ознак: геометричних розмірах пластин (форматом, товщиною підкладок та способом підготовки підкладки, її мікрогеометрії).

Основні характеристики формних пластин. До основних характеристик формних пластин, що використовуються в цифрових лазерних технологіях виготовлення форм, можна віднести наступні: енергетичну і спектральну чутливість приймальних шарів, інтервал відтворюваних градацій, тиражестійкість.

Рис. 1. Різновиди формних пластин для цифрових формних процесів плоского офсетного друку

Енергетична чутливість. Визначається через кількість енергії на одиницю поверхні, необхідної для протікання процесів у прийомних шарах формних пластин. Пластини з фотополімерним шаром вимагають 0,05-0,2 мДж/см², срібловміщуючі пластини - 0,001-0,003 мДж/см², термочутливі - 50-200 мДж/см. Порівняння кількості енергії, необхідної для протікання в прийомних шарах різних типів формних пластин тих чи інших процесів, показує, що найбільш чутливими є срібловміщуючі пластини, а найменш чутливими - термочутливі.

Спектральна чутливість. Різні типи формних пластин можуть володіти спектральною чутливістю в різних діапазонах довжин хвиль: УФ, видимій та ІЧ-областях спектра. Формні пластини, прийомні шари яких чутливі до УФ та видимого діапазонів довжин хвиль, називаються світлочутливими, формні пластини з прийомними шарами, чутливими до ІК-діапазону довжин хвиль, - термочутливими.

Інтервал відтворюваних градацій. Репродукційно-графічні властивості формних пластин оцінюються інтервалом градації S^відн для відтворюваних зображень з певною лініатурой. Залежить цей інтервал від типу приймального шару формних пластин. Термочутливі пластини, що вимагають після експонування хімічної обробки, дозволяють відтворювати S^відн від 1 до 99% (при максимальній лініатурі растрування, яка рівна 200-300 lpi). Інтервал відтворюваних градацій на термочутливих пластинах, що не використовують таку обробку, менше - від 2 до 98% (при 200 lpi). Світлочутливі пластини характеризуються аналогічними значеннями S^відн, але для інших лініатур растрування. Пластини з фотополімерними шарами характеризуються значеннями S^відн, рівними 2-98% при 200 lpi (або 1-99% при 175 lpi), S^відн у срібловміщюючих пластин вище - 1-99% при 300 lpi.

Тиражестійкість. Друкарські форми, виготовлені на світлочутливих і термочутливих формних пластинах на металевій підкладці, володіють тиражестійкість від 100 до 400 тис. відбитків. Вона може бути додатково підвищена термообробкою на деяких типах форм до 1 млн. відбитків. Тиражестійкість форм на полімерній підкладці становить 10-15 тис. відбитків.

Застосування різних типів пластин для конкретних умов. Вибираючи тип формних пластин для виготовлення різних видань слід орієнтуватися в першу чергу на характеристики пластин, які дозволяють досягти необхідної якості друкарських форм. Важливим є також тривалість процесу виготовлення форм. Вона складається з часу експонування, тривалості та кількості стадій обробки пластини після експонування. Відсутність хімічної обробки при виготовленні форм на окремих типах формних пластин забезпечує також простоту та зручність їх застосування. Важливим є також вартість пластин і їх доступність.

1.2. Лазерні експонуючі форми

Різновиди експонуючих пристроїв. ЛЕП для запису інформації на офсетні формні пластини призначені для експонування приймального шару формної пластини лазерним випромінюванням. Вони можуть бути виконані або у вигляді окремого модуля, або у вигляді потокової лінії з пристроями для виконання операцій обробки пластин після експонування. ЛЕП можна класифікувати по ряду ознак: типу формних пластин, що використовуються для запису інформації, типом лазерного джерела, конструкції (схемі побудови), призначенням, ступенем автоматизації, форматом (рис. 2). Вони можуть відрізнятися також за габаритами та дизайном, за вартістю та іншими параметрами. Різні типи ЛЕП можуть бути призначені для експонування на світло-і термочутливі шари формних пластин. Для цієї мети вони оздоблюються різними лазерами. Велике поширення в даний час для експонування світлочутливих пластин отримали пристрої з лазерними діодами, що дають випромінювання з λ = 405-410 нм. Вони випускаються в декількох модифікаціях з джерелами випромінювання потужністю, що відрізняється на порядок - від 5 до 60 мВт. ЛЕП з малопотужними джерелами використовуються при експонуванні високочутливих срібловміщуючих пластин. Пристрої з більш потужними джерелами забезпечують запис інформації на менш чутливі прийомні шари фотополімерних пластин. ЛЕП, в яких використовуються ІЧ- лазерні джерела, часто називають термальними. Застосовані в них лазери (потужністю близько 10 Вт) дозволяють здійснювати запис інформації на термочутливі формні пластини.

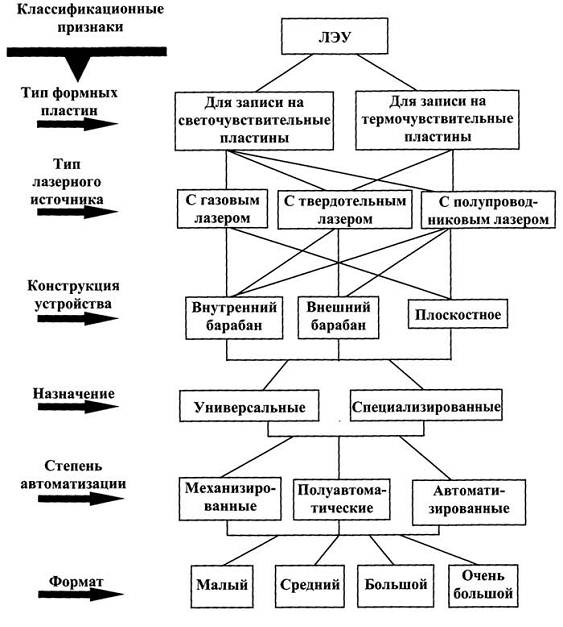

Рис.2. Класифікація експонуючих пристроїв

Однією з основних ознак, за якими ці лазерні системи відносять до того чи іншого типу, є їх схема побудови, вони побудовані за однією з трьох основних схем (рис. 3).

Рис.3. Побудова експонуючих пристроїв: а – площинний, б – з внутрішнім барабаном, в - із зовнішнім барабаном; 1 – лазер, 2 – лінза, 3 – модулятор, 4 – дзеркало.

Залежно від призначення ЛЕП можуть бути спеціалізованими і універсальними. Спеціалізовані ЛЕП призначені для запису інформації при виготовленні офсетних форм тільки для певної друкованої продукції (наприклад, газетної), а універсальні використовуються для отримання найрізноманітнішої друкованої продукції (газетної, журнальної та ін.) В універсальних пристроях можуть також застосовуватися, наприклад, лазерні джерела з різною довжиною хвилі. Залежно від ступеня автоматизації ЛЕП можуть бути механізованими, напівавтоматичними і повністю автоматизованими, в тому числі, роботизованими. Різниця між ними визначається ступенем автоматизації, тобто тим, яким чином здійснюється завантаження, вивантаження пластин і їх передача в секцію обробки: вручну або автоматично. Так, у напівавтоматичних пристроїв можливі два варіанти: пластини встановлюються вручну, а передача їх на обробку проводиться автоматично, або, навпаки, пластини завантажуються автоматично, а їх вивантаження і передача на обробку здійснюється вручну. При необхідності напівавтоматичні пристрої можуть бути доведені до повністю автоматизованих.

Основні технічні характеристики пристроїв. Основні характеристики визначають технологічні можливості ЛЕП.

Роздільна здатність запису. ЛЕП можуть підтримувати або тільки одну фіксовану роздільну здатність, або кілька його значень в діапазоні від 1200 до 5080 lpi. Таким чином забезпечується можливість запису зображень з максимальною лініатурой порядку 305 lpi. Такий набір роздільної здатності не завжди використовується в пристроях, так як необхідну для більшості видань якість зображення на друкарських формах різних типів забезпечується при роздільній здатності запису 2400 dpi. Тому набір роздільної здатності запису в більшості пристроїв часто обмежується одним або двома значеннями. Ряд фірм випускає два варіанти одного пристрою: з низькою (наприклад, 2400 dpi) і високою (4000 dpi) роздільною здатністю.

Повторюваність. Сучасні ЛЕП відрізняються досить високими значеннями цього параметра. Мінімальна, рівне ± 4-5 мкм, характерно для пристроїв барабанного типу, для площинних цей параметр значно гірший, він дорівнює ± 25 мкм.

Швидкість запису. Вона залежить від роздільної здатності: чим вона вище, тим менше швидкість запису зображення. Цей параметр вкрай рідко вказується в технічній характеристиці пристроїв. Найбільш часто згадується не швидкість запису, а продуктивність пристроїв при фіксованому розмірі. Цей параметр враховує операції: завантаження - вивантаження формних пластин, пробивання штифтових отворів та інші операції, які передбачені в цьому пристрої. Найменша продуктивність, рівна 5-8 формам на годину, забезпечується в пристроях запису інформації на термочутливі пластини, причому залежить вона від моделі пристрою та максимального формату експонованих пластин. Продуктивність пристроїв при записі інформації на світлочутливі пластини може становити від 20-40 пластин на годину при роздільній здатності запису 2400 dpi до 60-80 пластин на годину у спеціальних пристроях планшетного типу, призначених для газетної продукції. У ряді пристроїв забезпечується можливість запису до 150-170 форм на годину (при низькій роздільній здатності запису на пластини малого формату).

Формат. У сучасних моделях ЛЕП існує можливість запису на формну пластину форматом від 216 х 279 мм до 1475 х 2030 мм, причому на одному і тому ж пристрої можна здійснювати запис інформації на формні пластини з деякого фіксованого діапазону форматів. Ряд пристроїв володіє можливістю одночасного запису інформації відразу на дві пластини половинного формата.
