Види забезпечення САПР

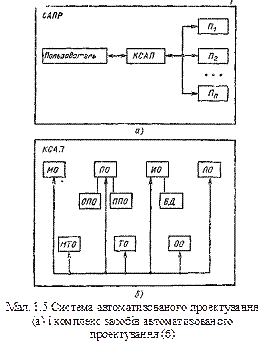

Комплекс засобів автоматизації проектування (КЗАП) - це сукупність різних видів забезпечення автоматизованого проектування (АП), необхідних для виконання АП (мал. 1.5, б).

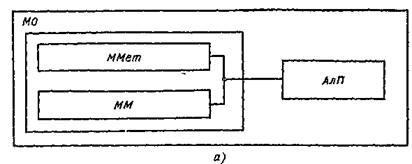

Математичне забезпечення (МЗ) АП – це сукупність математичних методів (ММет), математичних моделей (ММ) і алгоритмів проектування (АлП), необхідних для виконання АП, представлених у заданій формі (мал. 1.6, а).

Технічне забезпечення (ТЗ) АП – це сукупність взаємозалежних і взаємодіючих технічних засобів, призначених для виконання АП.

Розрізняють наступні групи технічних засобів:

Ø підготовка та введення даних.

Ø передача даних.

Ø програмна обробка даних.

Ø відображення й документування даних.

Ø архів проектних рішень.

Структура комплексу технічних засобів САПР містить у собі компоненти центрального обчислювального комплексу (ЦОК) і компоненти термінального комплексу (ТК). Центральний ОК будують на основі ЕОМ, обчислювальних систем і мереж ЕОМ колективного користування. Термінальний комплекс САПР будують на основі автоматизованих робочих місць (АРМ) термінальних станцій з використанням мікропроцесорів, міні- і мікро-еом.

Програмне забезпечення (ПЗ) АП – сукупність машинних програм, необхідних для виконання АП, представлених у заданій формі. Частина ПЗ АП, призначену для керування проектуванням, називають операційною системою (ОС) АП.

Інформаційне забезпечення (ІЗ) АП – сукупність відомостей, необхідних для виконання АП, представлених у заданій формі. Основною частиною ІЗ є автоматизовані банки даних, які складаються з баз даних (БД) САПР і систем управління базами даних (СУБД (мал. 1.6, г).

Лінгвістичне забезпечення (ЛЗ) АП – сукупність мов проектування, включаючи терміни й визначення, правила формалізації природної мови й методи стиску й розгортання текстів, необхідних для виконання АП, представлених у заданій формі (мал. 1.6, д).

Методичне забезпечення (МТЗ) – сукупність документів, що встановлюють склад і правила відбору й експлуатації засобів забезпечення АП, необхідних для виконання АП.

Організаційне забезпечення (ОЗ) АП – сукупність документів, що встановлюють склад проектної організації і її підрозділів, зв'язку між ними, їхньої функції, а також форму подання результату проектування й порядок розгляду проектних документів, необхідних для виконання АП.

Інтегрованої називають САПР, що має альтернативне ПО й ОС АП і що дозволяє вибирати сукупність машинних програм стосовно до заданого об'єкта або класу об'єктів проектування.

Функціонування САПР – виконання проектування в САПР відповідно до заданого алгоритму проектування.

Алгоритм функціонування САПР - сукупність приписань, необхідних для функціонування САПР.

Керування САПР - сукупність впливів ззовні, передбачених алгоритмом функціонування САПР.

Загальна класифікація САПР.

CAD/CAM/CAE-систем їх загальноприйнята міжнародна класифікація:

· креслярно-орієнтовані системи,

· системи, що створюють тривимірну електронну модель об'єкта, що дозволяє вирішувати завдання його моделювання аж до моменту виготовлення;

· системи, що підтримують концепцію повного електронного опису об'єкта (EPD – Electronic Product Definition).

Традиційно існує також розподіл CAD/CAM/CAE-систем на системи верхнього, середнього й нижнього рівнів.

Розглянемо класифікацію другого ієрархічного рівня.

По типу об'єкта проектування розрізняють САПР (мал. 1.8, а): виробів машинобудування й приладобудування; технологічних процесів у машинобудуванні й приладобудуванні; об'єктів будівництва; організаційних систем.

	Мал. 1.7 Класифікація САПР

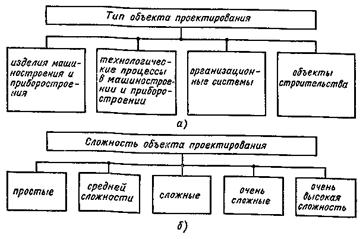

	Мал. 1.8. Класифікація САПР по типу (а) і складності (б) об'єкта проектування

По різновиду об'єкта проектування можна розрізняти САПР ЭВА, САПР РЭА, САПР атомної станції, САПР ракетної системи й т.п.

По складності об'єкта проектування розрізняють САПР (мал. 1.8,6):

Ø простих об'єктів;

Ø об'єктів середньої складності;

Ø складних об'єктів;

Ø дуже складних об'єктів;

Ø об'єктів дуже високої складності.

Рис. 1.9. Класифікація САПР за рівнем (а) і комплексності (б) автоматизації проектування

За рівнем автоматизації проектування розрізняють САПР (мал. 1.9, а) низькоавтоматизовані,; середньо-автоматизовані, високоавтоматизовані.

По комплексності САПР класифікують так (мал. 1.9, б):

Ø одноетапний;

Ø багатоетапні;

Ø комплексні.

По характеру проектних документів, що випускають, розрізняють (мал. 1.10, а):

Ø текстові;

Ø текстові й графічні;

Ø на машинних носіях;

Ø на фотоносіях;

Ø на двох типах носіїв;

Ø на всіх типах носіїв.

По кількості проектних документів, що випускають, розрізняють САПР (мал. 1.10,6): малої; середньої продуктивності; високої продуктивності.

Мал. 1.10. Класифікація САПР по характеру (а) і числу (б) проектних документів, що випускають

По числу рівнів у структурі технічного забезпечення розрізняють САПР (мал. 1.11): однорівневі; дворівневі; трьохрівневі.

Мал. 1.11. Класифікація САПР по числу рівнів у структурі технічного забезпечення

3. Системний підхід до автоматизації проектування

Розглянемо основні принципи організації САПР. Метою створення САПР є підвищення якості та техніко-економічного рівня проектованих об'єктів при їхньому створенні та застосуванні, підвищення продуктивності праці, скорочення строків, зменшення вартості й трудомісткості проектування.
