Параметры предохранителя

Предохранитель работает в двух резко различных режимах: в нормальных условиях и условиях перегрузок и КЗ. В первом случае перегрев вставки имеет характер установившегося процесса, при котором вся выделяемая в ней теплота отдается в окружающую среду. При этом кроме вставки нагреваются до установившейся температуры все другие детали предохранителя. Эта температура не должна превышать допустимых значений. Ток, на который рассчитана плавкая вставка для длительной работы, называют номинальным током плавкой вставки Iном. Он может быть отличен от номинального тока самого предохранителя.

Обычно в один и тот же предохранитель можно вставлять плавкие вставки на разные номинальные токи. Номинальный ток предохранителя, указанный на нем, равен наибольшему из токов плавких вставок, предназначенных для данной конструкции предохранителя.

Защитные свойства предохранителя при перегрузках нормируются. Для предохранителей обычного быстродействия задаются условный ток не плавления - ток, при протекании которого в течении определенного времени плавкая вставка не должна перегореть, условный ток плавления - ток, при протекании которого в течении определенного времени плавкая вставка должна перегореть. Например, для предохранителя с плавкими вставками на номинальные токи 63 -100 А плавкие вставки не должны перегореть при протекании тока 1,3 I ном в течении одного часа, а при токе 1,6 I номдолжны перегореть за время до одного часа.

Рассмотрим нагрев вставки при длительной нагрузке.

Основной характеристикой предохранителя является времятоковая характеристика, представляющая собой зависимость времени плавления вставки от протекающего тока t =f(i). Для совершенной защиты желательно, чтобы времятоковая характеристика предохранителя (кривая 1 на рис. 6.3) во всех точках шла немного ниже характеристики защищаемой цепи или объекта (кривая 2 на рис. 6.3). Однако реальная характеристика предохранителя (кривая

3) пересекает кривую 2. Поясним это. Если характеристика предохранителя соответствует кривой 1, то он будет перегорать из-за старения или при пуске

Рис. 6.3. Согласование характеристик предохранителя и защищаемого объекта

двигателя. Цепь будет отключаться при отсутствии недопустимых перегрузок. Поэтому ток плавления вставки выбирается больше номинального тока нагрузки. При этом кривые 2 и 3 пересекаются. В области больших перегрузок (область Б) предохранитель защищает объект. В области А предохранитель объект не защищает. При небольших перегрузках (1,5 – 2) I ном нагрев предохранителя протекает.медленно. Большая часть тепла отдается окружающей среде,

Ток, при котором плавкая вставка сгорает при достижении ею установившейся температуры, называется пограничным токомI noгp. Для того, чтобы предохранитель не срабатывал при номинальном токе I ном, необходимо I noгp> I ном. С другой стороны, для лучшей защиты значение I noгpдолжно быть возможно ближе к номинальному.

Для снижения температуры плавления вставки при ее изготовлении применяются легкоплавкие металлы и сплавы (медь, серебро, цинк, свинец, алюминий).

Рассмотрим нагрев вставки при КЗ.

Если ток, проходящий через вставку, в 3 - 4 раза больше I ном, то практически процесс нагрева идет адиабатически, т.е. все тепло, выделяемое вставкой, идет на ее нагрев.

Время нагрева вставки до температуры плавления

,

где А'- постоянная, определяемая свойствами материала; q - поперечное сечение вставки; j к -плотность тока вставки.

По мере того как часть плавкой вставки из твердого состояния перейдет в жидкое, ее удельное сопротивление резко увеличится (в десятки раз). Время перехода из твердого состояния в жидкое

,

где - удельное сопротивление материала вставки при температуре плавления; - удельное сопротивление материала вставки в жидком состоянии; у - плотность материала вставки; L - скрытая теплота плавления материала

вставки.

Основным параметром предохранителя при КЗ является предельный ток отключения - ток, который он может отключить при возвращающемся напряжении, равном наибольшем рабочему напряжению.

Время существования дуги зависит от конструкции предохранителя. Полное время отключения цепи предохранителем

t пр= t пл + t перех + t дуги

Для предохранителя со вставкой, находящейся в воздухе

,

где коэффициент n =3 учитывает преждевременное разрушение вставки, ak₀ = 1.2 -1.3 учитывает длительности горения дуги.

В предохранителях с наполнителем (закрытого типа) разрушение вставки до полного ее плавления менее вероятно. Время отключения цепи предохранителем

,

Коэффициент к_д = 1,7 -2 учитывает длительность горения дуги.

Плавление вставки переменного сечения происходит в перешейках с наименьшим сечением. Процесс нагрева протекает так быстро, что тепло почти не успевает отводится на участки повышенного сечения. Наличие перешейков уменьшенного сечения позволяет резко снизить время с момента начала КЗ до появления дуги. Процесс гашения дуги начинается до момента достижения током КЗ установившегося или даже амплитудного значения. Дуга образуется через время t 1 после начала КЗ, когда ток в цепи значительно меньше установившегося значения I k уст.

Средства дугогашения позволяют погасить дугу за миллисекунды. При этом проявляется эффект токоограничения, показанный на рис. При отключении поврежденной цепи с токоограничением облегчается гашение дуги, т. К. Отклю­чается не установившийся ток КЗ, а ток, определяемый временем плавления вставки.

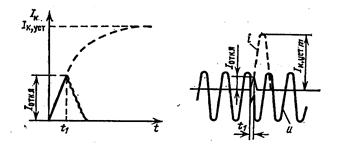

Рис. 6.4. Отключение постоянного и переменного тока предохранителем с токоограничением
