Формирование статических характеристик ЭП

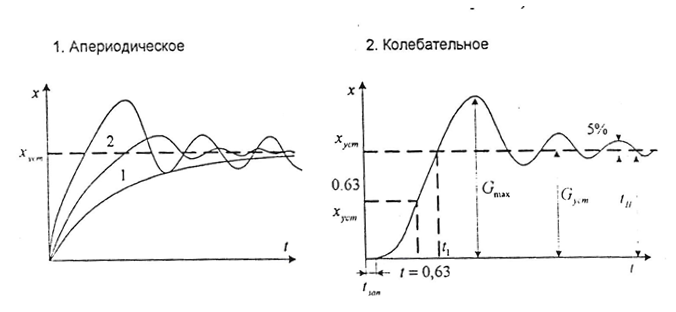

Показатели качества регулирования в динамическом режиме

  1. – время запаздывания;
  2. – время первого согласования;
  3. – время переходного процесса (быстродействие системы);
  4. Перерегулирование:

  1. Число колебаний:

  1. Скорость нарастания (ускорение):



  1. Необходимость формирования статических характеристик связана с невысоким качеством естественной характеристики – низкая жесткость, малый диапазон, отсутствие ограничений тока и момента.
  2. Повышение качества статических характеристик достигается в замкнутых системах (с обратными связями по скорости, току, напряжению, с отсечками).
  3. Под формированием статических характеристик подразумевается подбор вида обратной связи (или их комбинации) и коэффициентов обратных связей, который даёт необходимое качество регулирования.

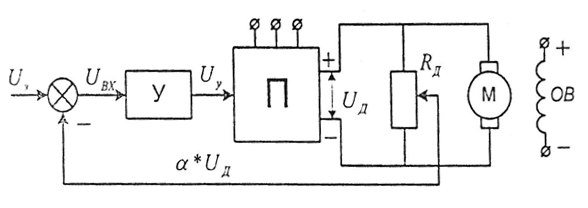

Рассмотрим процесс формирования статических характеристик на примере тиристорный преобразователь-двигатель (ТП-Д).





Система уравнений для статического режима:





В этих уравнениях:

– коэффициенты усилителя У и преобразователя П;

– ЭДС преобразователя и двигателя;

– сопротивления преобразователя и двигателя;

– коэффициент обратной связи по напряжению;

– постоянная двигателя, – конструктивный коэффициент.



После подстановки уравнений и преобразователей получается уравнение механической характеристики замкнутой системы:

На графике:

1 – естественная механическая характеристика;

2 – разомкнутая, с учётом ;

3 – характеристика замкнутой системы при максимальном коэффициенте системы;

4 – характеристика замкнутой системы при минимальном коэффициенте системы.
