Автономне водяне опалення будівель




Система автономного, або індивідуального опалення дозволяє виробляти тепло і гарячу воду безпосередньов будівлі, тим самим забезпечуючи табільну наявність отримання теплової енергії в будь-який період року. Приклад системи автономного опалення дудівлі наведено на рис. 5.

Головним елементом системи автономного опалення є котел 1. За видом палива котли бувають декількох типів: газові, електричні, рідкопаливні та твердопаливні.

Циркуляційні насоси та змішувальні групи 3 в системі опалення забезпечують змішування та транспортування теплоносія до радіаторів опалення та інших теплових приладів. Бойлер 6 непрямого нагріву призначений для акумулювання запасу гарячої води системи гарячого водопостачання. Колектор опалення 8 з гребінкою викорстовується для розподілу теплоносія до опалювальних приладів (радіаторів) з заданими параметрами. Через димохід 10 відбувається відведення продуктів горіння дизельного котла.

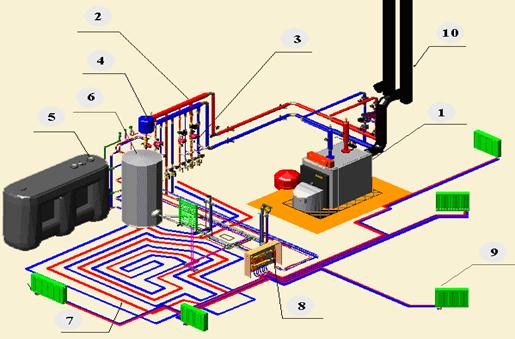

Рис. 5. Схема автономного опалення будівлі.

1 – котел рідкопаливний(дизельний); 2 – розподільний колектор; 3 – циркуляційні насоси та змішувальні групи; 4 – розширювальний бак; 5 – паливний бак; 6 – бойлер; 7 – кабельне нагрівання підлоги; 8- колектор опалення; 9 – радіатор; 10 - димохід
