Компоновка листа




Компоновку архитектурно-строительного рабочего чертежа начинают с выбора формата, при этом рекомендуется руководствоваться следующими положениями:

· размерами и сложностью изображаемого объекта (здания, сооружения, строительных изделий, конструкций и т.п.);

· числом необходимых видов (планов, разрезов, фасадов, основных и дополнительных видов и т.д.);

· масштабами изображений, допускаемыми стандартами СПДС для данного вида чертежей.

Для комплектов чертежей необходимо учитывать следующее:

· все листы в каждом основном комплекте рабочих чертежей здания (сооружения), документе на изделие, отдельном выпуске должны быть одного формата, независимо от того, брошюруются или нет комплекты чертежей;

· в обоснованных случаях допускается включение отдельных листов другого формата (не более трех форматов в комплекте), при этом по вертикали одного размера; для художественно оформленных чертежей, выполняемых на подрамниках или планшетах, кальки с которых входят в состав комплекта, должны применяться форматы, принятые для данного комплекта;

· в состав альбома чертежей типового проекта должны входить листы только одного формата.

Графы основной надписи заполняются следующим образом:

1 – децимальный код документа (для ТТИ имеет вид ЦТРК. ХХХХХХ. УУУ ZZ);

2 – факультет;

3 – наименование объекта;

4 – наименование чертежа;

6 – условное обозначение стадии проектирования: П – проект; РП – рабочий проект; Р – рабочая документация (для курсовой работы указывается У – учебная);

7 – порядковый номер листа (страницы при двусторонней печати);

8 – общее количество листов или страниц при двусторонней печати (заполняют только на первом листе);

9 – наименование или различительный индекс организации, разрабатывающей проектный документ (для учебных целей указывается шифр вуза (ЮФУ) и номер учебной группы);

10 – характер работы (разработал, чертил, проверил, утвердил, нормоконтроль);

11... 13 – фамилии, подписи исполнителей и лиц, ответственных за содержание документа, даты подписания. Подписи должностных лиц, согласовывающих документ, размещают на поле для подшивки в аналогичных графах;

14...19 – графы таблицы изменений. Для учебных целей эти графы не используются.

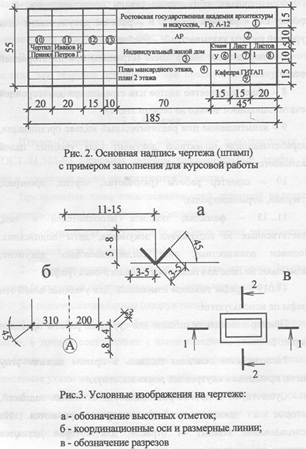

Пример заполнения основной надписи для курсовой работы приведен на рис. 2. Располагается основная надпись в правом нижнем углу листа, примыкая к внутренней рамке вплотную.

Существуют и другие разновидности основных надписей, которые в данном пособии не рассматриваются. Их использование зависит от отрасли, для которой делаются чертежи, порядкового номера листа и т.п.
