Выбор ТН

ТН служит для преобразования измеряемого первичного напряжения во вторичное напряжение , значение которого удобно для измерения. В установках высокого напряжения ТН изолирует цепь измерительных и защитных устройств от цепи высокого напряжения.

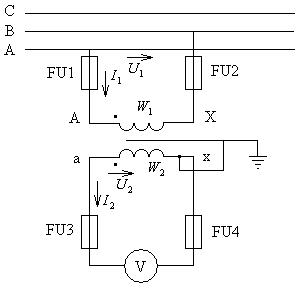

Рис.3.9. Схема включения однофазного ТН

На рис.3.9 приведена схема включения однофазного ТН, в которой предохранители FU1 и FU2 защищают сеть высокого напряжения от повреждений первичной обмотки ТН, а предохранители FU3 и FU4 (или автоматы) защищают ТН от повреждений в нагрузке V.

Для ТН:

1. Номинальное напряжение первичной обмотки ТН должна быть равна номинальному напряжению установки (для систем с изолированной нейтралью):

.

Для систем с заземленной нейтралью номинальное напряжение первичной обмотки должна быть равна фазовому напряжению установки:

.

2.Для измерения мощности, электрической энергии рекомендуется схема рис.3.3 или схема рис.3.6.

3. Для питания счетчиков электроэнергии используются ТН класса 0,5. Для щитовых приборов используются ТН классов 1,0 и 3,0. Требования к ТН со стороны низкого напряжения диктуются релейной защитой и мощностью, потребляемой измерительными приборами.

4. Нагрузка должна равномерно распределяться по всем трем фазам. Суммарная нагрузка должна превышать значение, указанное в каталоге при требуемом классе точности.

5. Сечение проводников, соединяющих ТН и приборы, выбирается таким, чтобы падение напряжения на них не превышало 0,5% от , где - номинальное напряжение вторичной обмотки.

Для обеспечения механической прочности сечение медного кабеля должно быть не менее 1,5 , алюминиевого – 2,5 . Медный кабель используется в установках с номинальным напряжением кВ.

6.Для защиты ТН от повреждений в цепи нагрузки во вторичную цепь включается автомат или предохранитель. Номинальный ток защитных аппаратов должен быть равен току нагрузки.

Для защиты сети от повреждений в первичной обмотке ТН устанавливаются кварцевые предохранители типа ПКН. Номинальное напряжение предохранителя выбирается равным номинальному напряжению трансформатора.

7.ТН можно использовать как силовой трансформатор. Предельная мощность указана в каталожных данных. При предельной мощности температура трансформатора достигает предельного значения.

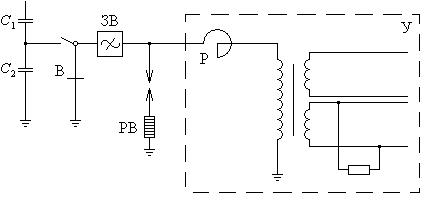

Рис.3.10. Принципиальная электрическая схема конденсаторного трансформатора напряжения НДЕ. - конденсатор связи; - конденсатор отбора мощности; В – однополюсный разъединитель; ЗВ – заградитель высокочастотный; РВ – разрядник вентильный; Р – реактор; У – устройство для гашения феррорезонансных колебаний (демпфер).
