Слайд 43
|
|
|
|
Слайд 42
Условие резонанса токов
Признаки резонанса токов:
- Токи ветвей равны IPC=IPL и находятся в противофазе.
- Токи ветвей превышают полный ток цепи, который имеет минимальное значение.
и
совпадают по фазе
Рассмотрим зависимость сопротивления элементов цепи от частоты.
R – активное сопротивление не зависит от частоты
XL,XC – реактивные сопротивления зависят от частоты

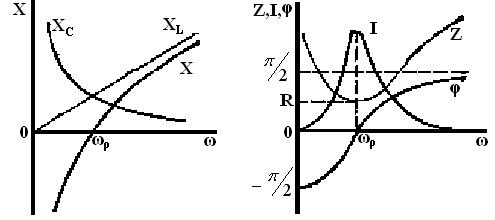

Графики изменения реактивных составляющих сопротивления показаны на слайде. Пересечения графиков XL и XC соответствует резонансу напряжений и дает значения резонансной частоты ωr.
На правом графике показано, что при резонансной частоте полное комплексное сопротивление Z – минимальное, ток в цепи I – максимальный, и угол сдвига фаз равен 0.
|
|
|
|
|
