Потенциальная диаграмма

Заземление одной точки схемы.

При заземлении любой одной точки схемы токораспределение в схеме не меняется, т.к. никаких новых ветвей, по которым могли протекать токи, при этом не образуется. При заземлении 2^х и более точек схема существенно отличается от исходной.

Под потенциальной диаграммой понимают график распределения потенциала вдоль какого-либо участка цепи или замкнутого контура.

По оси абсцисс (оси Х) откладывают сопротивление вдоль контура, начиная с какой-либо произвольной точки, по оси ординат (оси У)- потенциалы.

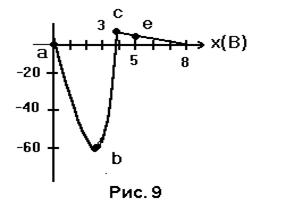

Так для схемы рис.6 для контура abcea получаем:

сопротивление контура равно:

R₂+R₃+R₄=4+3+1=8 Ом

Выбираем масштабы по осям Х и У.

Произвольно заземлим одну из точек –пусть точкуa, тогда φ_a=0 –эта точка образует начало координат. Тогда φ_в= φ_а+I₂R₂= φ_a-60=-60B. (т.о. х=4, у=-60). Потенциал точки с φ_с=φ_а+Е₂= 4 В (х=4, у=4). Потенциал точки е φ_е= φ_с+I₃R₄=4-1*1=3 B (х=5, у=3).
