Накопители на гибких дисках

Конструктивно дисковод состоит из механических и электронных узлов: рабочего двигателя, рабочей головки, шагового двигателя и управляющей электроники.

Рабочий двигатель включается тогда, когда в дисковод вставлена дискета. Двигатель обеспечивает постоянную скорость вращения дискеты: для дисковода 3,5"— 300 об/мин. Время запуска двигателя — около 400 мс.

Рабочие головки служат для чтения и записи информации и располагаются над рабочей поверхностью дискеты. Поскольку обычно дискеты являются двухсторонними, т. е. имеют две рабочие поверхности, одна головка предназначена для верхней, а другая — для нижней поверхности дискеты.

Шаговые двигатели обеспечивают позиционирование и движение рабочих головок.

Управляющие электронные элементы дисковода чаше всего размещаются с его нижней стороны. Они выполняют функции передачи сигналов к контроллеру, т.е. отвечают за преобразование информации, которую считывают или записывают головки.

В качестве посредника между дисководом и ПК служит контроллер. Он интегрирован в одну из микросхем Chipset, а на материнской плате имеется специальный разъем для подключения кабелей. Современные котроллеры поддерживают два FDD, обеспечивают скорость обмена данными до 62 Кбайт/с для стандартных накопителей на дисках 3.5".

Кольцо сисилення

Магнитный диск

Шторка

Лифтер

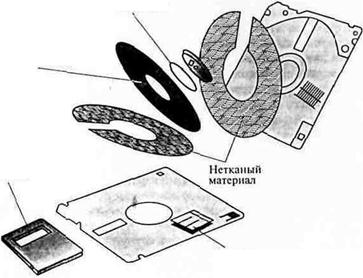

Конструкция дискеты размером 3,5”

На рисунке ниже показано устройство дискеты 3.5". Внутри футляра (корпуса) находится пластмассовый диск с нанесенным на него магнитным слоем — магнитный диск. На всех футлярах имеется вырез, защищенный легко перематываемой шторкой. После установки дискеты в дисковод шторка автоматически сдвигается и предоставляет доступ к диску для головок чтения/записи. Поскольку сам диск постоянно вращается внутри футляра, головки «просматривают» всю область дискеты. Находясь при этом в постоянном контакте с ее поверхностью. Дискета снабжена отверстием со скользящей пластиковой задвижкой. Если задвижка не закрывает отверстие, то дискета защищена от записи. В основном в компьютерах применяются накопители на дискетах3,5" емкостью 1,44 Мб – стандарт HD (High density)).

Магнитные диски называются носителямиинформации с прямым доступом, так как вследствие вращения диска с высокой скоростью имеется возможность, перемещать под головки чтения/записи любую его часть. Таким образом, можно непосредственно обращаться к любой части записанных данных. Этому способствует специальная организация дисковой памяти, в соответствии с которой информационное пространство диска форматируется, т.е. разбивается на определенные участки: дорожки и секторы.

Дорожкой записи (Track) называется каждое из концентрических колец диска. На котором записаны данные диска разбиваются на дорожки начиная с низшего края. Число дорожек зависит от типа диска. В гибких магнитных дисках 3.5" емкостью 1.44 Мбайт число дорожек равно 80. Дорожки независимо от количества идентифицируются номером (внешняя дорожка имеет нулевой номер). Число дорожек на стандартном диске определяется плотностью записи, т.е. объемом информации, которую можно разместить на единице площади поверхности носителя. Для магнитных дисков определены две разновидности плотности записи — радиальная (поперечная) и линейная (продольная). Поперечная плотность записи измеряется числом дорожек, размещенных на кольце диска шириной 1", а линейная плотность, — числом бит данных, которые можно записать на дорожке единичной длины.

Дорожки

Каждое кольцо дорожки разбивается на участки, называемые секторами. Например, гибкий диск 3,5" может иметь на дорожке 18 секторов (емкость диска 1,44 Мбайт) или 36 секторов (емкость диска 2,88 Мбайт).

Размер сектора различных дисков может составлять, от 128 до 1024 байт, но в качестве стандарта принят размер сектора 512 байт. Секторам на дорожке присваиваются номера начиная с нуля. Сектор с нулевым номером на каждой дорожке резервируется для идентификации записываемой информации, но не для хранения данных.

Емкость дискеты вычисляется по следующей формуле:

ЕМКОСТЬ ДИСКЕТЫ = ЧИСЛО СТОРОН ^* ЧИСЛО ДОРОЖЕК НА

СТОРОНЕ * ЧИСЛО СЕКТОРОВ НА ДОРОЖКЕ * ЧИСЛО БАЙТ НА СЕКТОРЕ.
