Метод вимірювання похідної

Цей метод ґрунтується на тому, що похідна dI/dU змінює свій знак під час проходження через екстремум. Напрямок руху до екстремуму визначається знаком похідної, а ознакою наявності екстремуму є те що похідна дорівнює нулю.

Для визначення похідної dI/dU використовуються похідні dI/dt і dU/dt, а потім ділиться одна на іншу.

Функціональна схема, яка реалізує метод, коли екстремум забезпечується, шляхом руху об’єкта керування в бік екстремуму показано на рис. 4.17.

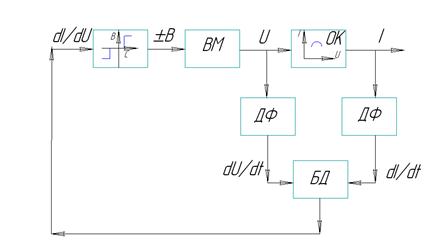

Рис. 4.17 Функціональна схема

Вона складається з двох диференціаторів, блока ділення, що визначає похідну dI/dU і релейного елемента РЕ, що дає знак похідної. Залежно від знака похідної виконавчий механізм ВМ, забезпечує рух об’єкта керування в бік екстремуму. Під час проходження через екстремум знак похідної змінюється, релейний елемент РЕ перемикається і ВМ реверсується, що забезпечує повернення системи до точки екстремуму.
