Несущие конструкции покрытия

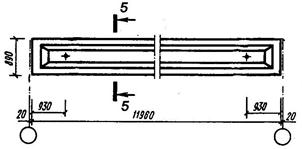

Железобетонные балки (рис. 7) применяются в одноэтажных зданиях с пролетами 6…18 м. Они имеют тавровое или двутавровое сечение.

Их устанавливают на колонны или на несущие стены с устройством железобетонных опорных подушек

Для крепления к колоннам на концах балок с нижней стороны предусмотрены стальные опорные пластинки с вырезами, в которые пропускают выступающие анкерные болты колонн и крепят гайками. По верхним поясам балок размещены закладные детали для крепления плит покрытия.

а

б

Фермы (рис. 9) используют в одноэтажных зданиях с пролетами 18, 24, 30, 36 м. Они могут быть сегментные, арочные, с параллельными поясами, треугольные, малоуклонные и т. д. Их изготавливают из стального проката или железобетона.

Решетка ферм проектируется так, чтобы плиты покрытия шириной 1,5 и 3,0 м опирались на фермы в узлах стоек и раскосов. Они устанавливаются на железобетонные колонны или подстропильные фермы.

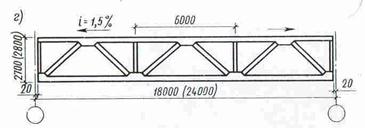

Рис. 9. Железобетонные фермы с параллельными поясами
