Развертка

Как уже говорилось – разверткой называется процесс последовательной, поочередной передачи элементов изображения.

При выборе типа развертки для ТВ системы необходимо обеспечить одинаковое время передачи каждого элемента, минимальные потери на обратный ход и простоту технической реализации. Всем этим требованиям наиболее полно отвечает линейная развертка. Поэтому в вещательном ТВ и большем числе прикладных систем используют линейные развертки: чересстрочную и прогрессивную (построчную).

В ТВ используются 2 развертки: горизонтальная – строчная и вертикальная – кадровая, причем, за направление движения развертывающего элемента (обычно электронного луча) принято движение слева направо для строчной развертки (СР) и сверху вниз для кадровой (КР), причем, изображение на экране телевизора можно получить только при совместной работе строчной и кадровой разверток.

При работе развертки различают ее прямой и обратный ход. Во время прямого хода происходит снятие или отображение видеоинформации (активная часть), при этом луч движется слева направо для СР и сверху вниз, а при обратном ходе (пассивная часть) возвращается назад, как показано на рис.1.8.

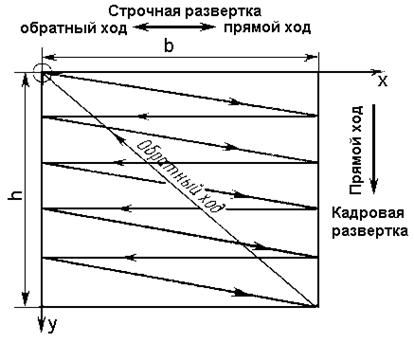

Рис.1.8. Линейно-строчная развертка

После каждой строки и каждого кадра во время обратного хода передаются специальные синхронизирующие импульсы, определяющие привязку к началу координат разверток по строкам и кадрам, передающего и приемного устройств. Точность синхронизации и постоянство скоростей развертки по строке и кадру определяют точность воспроизведения геометрического соответствия деталей изображения на приеме и передаче (рис. 1.9).

Рис.1.9. Синхронизация разверток передающей и приемной стороны
