Временные параметры

(частота мельканий и число кадров)

Зрительное восприятие дискретно во времени. Одиночный световой импульс будет зарегистрирован глазом, если его длительность превышает определенную величину t_кр. Причем эта величина зависит от освещенности сетчатки, т.е. Еt_кр = const, и меняется от сотых долей секунды, при больших освещенностях, до десятых. После прекращения действия светового потока глаз как бы продолжает «видеть» источник с яркостью, спадающей по экспоненциальному закону.

Критической частотой мельканий называется минимальная частота повторения световых импульсов, при которой наблюдатель воспринимает их как непрерывное излучение. Она зависит от средней яркости поля наблюдения, размеров мелькающего участка и т.д. Для яркостей экранов современных ТВ критическая частота мельканий равна 46-48 Гц.

Опытным путем (из практики кино) установлено, что для получения плавного движения изображений движущихся объектов достаточно предавать 16-24 фазы их движения в секунду. В телевидении у нас принята частота смены кадров 50 Гц, которая перекрывает и критическую частоту мельканий (46-48), и критическое число фаз движения (16-24). Эта частота была выбрана с учетом ее равенства частоте промышленной сети с целью уменьшения заметности характерных помех от электросети – динамических искажений геометрии (искривление вертикальных краев изображения) и яркости (крупные горизонтальные светлые и темные полосы).

Но при такой частоте кадров и числе строк разложения 625 (прогрессивная развертка) -рис.3.2 (а), полоса частот ТВ сигнала получается около 13 МГц, что 40-е годы заняло бы половину коротковолнового диапазона, используемого тогда для ТВ вещания. Поэтому для уменьшения требуемой полосы частот канала было решено использовать чересстрочную развертку, в которой ТВ кадр передается за 2 полукадра (поля – четного и нечетного) в каждом из которых передается половина строк (312.5), как показано на рис.3.2(б). Причем, в первом полукадре происходит развертка нечетных строк, а во втором – четных. Частота полей выбирается равной 50 Гц, а полный кадр имеет частоту 25 Гц и хотя в каждом полукадре разворачивается лишь 312,5 строк, за счет инерционности зрения изображения дух полукадров воспринимается слитно как один кадр с 625 строками. При этом полоса частот канала снижается до 6.5МГц.

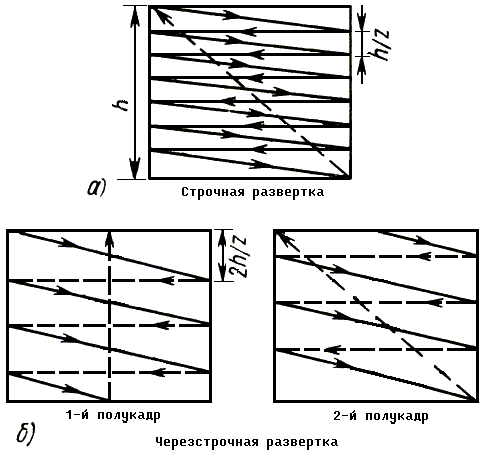

Рис.3.2. Принцип построчной (а) и через строчной развезвертки (б)
