Лекция 6. ВЕЩАТЕЛЬНЫЕ СИСТЕМЫ ЦВЕТНОГО ТЕЛЕВИДЕНИЯ

Разработана в США в 1950-1953 гг. национальным комитетом телевизионных систем (National Television System Committee) и утверждена в стране как национальный стандарт. Позже была принята в большинстве стран Американского континента, Японии, Корее и др.

В NTSC, обобщенная структурная схема которой представлена на рис 10.1, передается яркостной сигнал и 2 цветоразностных E_I и E_Q. Передача цветоразностных сигналов осуществляется в спектре яркостного на одной поднесущей частоте f_s=3.579545 МГц (рис.6.1.а).Напряжение поднесущей частоты, промодулированное цветоразностными сигналами называется сигналом цветности. Сумма сигналов яркости EY и сигнала цветности Us образует полный цветовой сигнал. Для того чтобы модулировать двумя цветоразностными сигналами одну поднесущую частоту используют метод квадратурной амплитудной модуляции. Сущность его заключается в суммировании двух напряжений поднесущей частоты u_R-Y и u_B-Y, промодулированных каждым из цветоразностных сигналов в отдельных амплитудных модуляторах. Поднесущая частота на модуляторы поступает в квадратуре, т.е. с фазовым сдвигом 90⁰. Полученный сигнал получается промодулированным по амплитуде и по фазе, таким образом фаза результирующего вектора Us (рис.6.1) несет информацию о цвете, а амплитуда Us определяет его насыщенность. В системе NTSC используются балансные модуляторы, которые, подавляя саму поднесущую и, оставляют только боковые полосы. Это позволяет как минимум в 2 раза уменьшить размах сигнала цветности, что уменьшает его заметность на черно-белом телевизоре, а на неокрашенных деталях он вообще = 0(рис.6.1.б). На приемной стороне с помощью синхронных детекторов восстанавливаются исходные сигналы цветности. Для работы синхронных детекторов необходимо опорное напряжение, работающее синфазно с поднесущей, но поскольку поднесущая при балансной модуляции не передается, то во время строчного гасящего импульса после синхронизирующего передается сигнал цветовой синхронизации – пакет колебаний поднесущей из 8-10 периодов – так называемая цветовая вспышка (рис.6.1.в)

Рис. 6.1. Обобщенная структурная схема системы ЦТВ NTSC

Для снижения заметности сигнала цветности на черно-белом телевизоре спектр сигналов цветности должен располагаться как можно ближе к f_гр. С другой стороны, между f_гр и f_S должна помещаться боковая полоса сигнала цветности, чтобы он весь разместился в спектре яркостного. Т.к. минимальная полоса В 0,6 МГц, а f_гр = 4,18 МГц, f_S = 3,58 МГц. Чтобы еще снизить заметность сигнала цветности, необходимо, чтобы f_S = (2n+1)f_z/2. Тогда в интервале строки размещается нечетное число полупериодов поднесущей, и рисунок от помехи имеет вид шахматного чередования светлых и темных участков (рис 6.2.б). В смежных кадрах полярность поднесущей меняется на 180⁰ (рис.6.2.а) и участки поменяются местами, т.е. в зрительной системе наблюдателя помеха скомпенсируется.

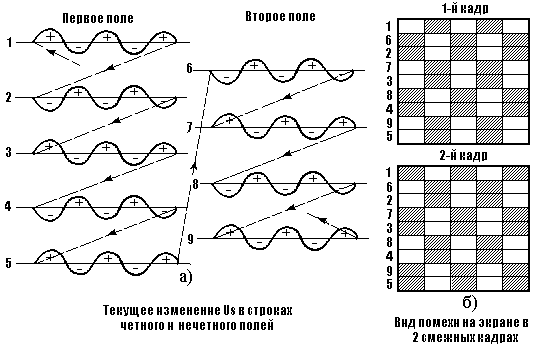

Рис.6.2. Метод уменьшения заметности помехи от поднесущей частоты

Кроме того, при выполнении этого условия составляющие сигнала цветности располагаются точно посередине между строчными и кадровыми гармониками яркостного сигнала, что позволяет с большей точностью разделить эти два спектра. Этот коэффициент достаточно просто получить в синхрогенераторе делением двойной строчной частоты – поэтому выбрали 455 f_стр = 3,579545 МГц. Но выбор такой поднесущей позволяет передать лишь 0,6 МГц сигнала цветности. При этом цветовая четкость по горизонтали оказывается неудовлетворительной. После множества экспериментов нашли возможность передавать нижнюю боковую шириной 1,3 МГц без существенного ухудшения совместимости. В системе NTSC передают один узкополосный сигнал с полосой 0,6 МГц (E_Q), а второй широкополосный – 1,3 МГц (E_I), причем перекрестные помехи будут в спектре узкополосного сигнала на частотах, где подавлена одна боковая, т.е. вне полосы пропускания ФНЧ (0,6МГц).

Основные достоинства: - хорошая совместимость за счет жесткой связи частот развертки с поднесущей и удачного выбора поднесущей;

- эффективное использование канала – при сравнительно узкополосных сигналах цветности достигается достаточно высокое качество;

- высокая помехоустойчивость канала цветности благодаря применению синхронного детектирования.

Главный недостаток – чувствительность системы к дифференциальным искажениям амплитуды и фазы сигнала цветности из-за возможной модуляции его сигналом яркости, что влечет изменение цветового тона и насыщенности, разной на разноярких участках. Происходит это из-за неточной работы звеньев системы, а потому влечет за собой довольно жесткие требования к параметрам канала передачи, что усложняет и удорожает аппаратуру.
