Переходная характеристика. Переходная характеристика – это изменение выходного напряжения усилителя во времени при подаче на его вход некоторого постоянного напряжения (обычно подают

Переходная характеристика – это изменение выходного напряжения усилителя во времени при подаче на его вход некоторого постоянного напряжения (обычно подают единичный сигнал). Переходная характеристика усилителя постоянного тока показана на рис. 13.6.

По переходной характеристике можно определить несколько основных параметров усилителя:

* Время переходного процесса – это величина t_p, которая показывает через сколько времени на выходе усилителя установится постоянное напряжение.

* Величина перерегулирования d – это величина максимального отклонения выходного напряжения усилителя над установившимся значением (k₀U_in) после переходного процесса.

Переходная характеристика связана с частотными характеристиками.

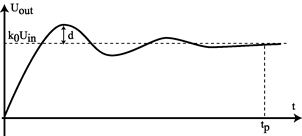

Рис. 13.6 Переходная характеристика
