Обеспечение совместных деформаций бетона и арматуры

Условия существования железобетона

Способ обеспечения совместности при этом не имеет значения – нагрузка прикладывается на бетон. Необходимо обеспечить передачу возникающих от нагрузки усилий с бетона растянутой зоны на арматуру.

В принципе возможны два технологических приема передачи:

§ за счет сцепления арматуры и бетона вдоль всей конструкции (рис. 1.6, а)

§ за счет анкеров, устраиваемых по торцам балки (рис. 1.6, б)

а)

б)

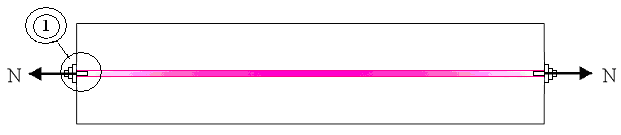

Рис. 1.6. Технологические приемы передачи усилий с бетона на арматуру

а) – передача внешней нагрузки за счет сцепления арматуры с бетоном;

б) – анкеровка арматуры путем устройства на концах специальных анкеров

Для случая сцепления арматуры и бетона до образования трещин в любом сечении действует условие (1.1):

(1.1)

При отсутствии сил сцепления образование первой трещины влечет за собой возрастание удлинений на всем протяжении растянутой арматуры, таким образом, происходит резкое раскрытие образовавшейся трещины, уменьшение высоты сжатой зоны, уменьшение жесткости при изгибе EI.

Таким образом, исключается сдвиг (продергивание) арматуры в бетоне.

Для случая передачи внешней нагрузки за счет анкеров действует условие (1.2):

(1.2)
