Система из несколькых микрофонов

РАЗНЕСЕННЫЕ АВ МИКРОФОНЫ.

Размещая два микрофона с круговой диаграммой направленности Рис.8 на расстоянии нескольких 60 – 100 см друг от друга, мы можем получить хорошую стереокартину и монофоническую совместимость, однако это происходит за счёт провала середины. Для заполнения середины можно применить совмещенные или остронаправленные микрофоны.

MS –middle/side(середина / сторона) (сумма и разность)

MS –интересная методика, предоставляющая дополнительные возможности по формированию стереокартины звука. Она основана на использовании центрального микрофона с любой диафрагмой направленности для отбора фронтального (M) сигнала. Для снятия бокового (S) сигнала используется микрофон с диаграммой направленности в форме восьмерки. Моносовместимость сигнала обеспечивается центральным микрофоном. Для декодирования стереоэффекта требуется три микшерных канала или специальное устройство. S – сигнал поступает на два канала, причём на одном из них фаза инвертируется. Они разнесены по панораме в разные стороны, а затем объединяются с центральным M – сигналом. В результате мы получаем сумму M+S с левой стороны и разность M-S (по причине инвертированной фазы) с правой стороны. Изменяя уровень этих сигналов, можно регулировать ширину стереокартины.

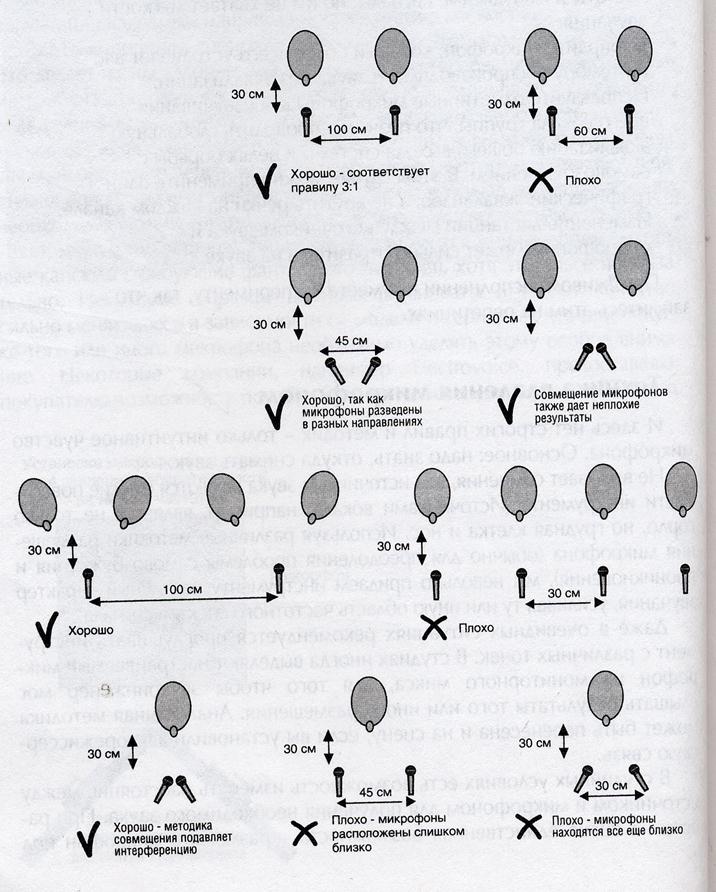

Для озвучивания одного инструмента можно применять несколько микрофонов. Однако в системах звукоусиления это сделать гораздо сложнее, чем в студии (сказывается близость сцены со всеми вытекающими отсюда последствиями – проникновение, самовозбуждение и интерференция). При размещении микрофонов необходимо придерживаться следующего правила: необходимо либо совмещать микрофоны, направляя их под различными углами, либо располагать их в соотношении 3:1 (закон установки микрофонов «3:1» означает, что расстояние между микрофонами должно в три раза превышать расстояние от них до источника звука) Рис. 9. Придерживаясь этих правил, вы избежите проблем, обусловленных интерференцией между микрофонами. При озвучивании источников с противоположных сторон (например, верхний и нижний микрофоны для малого барабана) необходимо помнить, что они должны работать в противофазе, так как при ударе о барабан пластик по отношению к верхнему микрофону двигается от него, а по отношению к нижнему – к нему. Если не учитывать это правило, то потеря низких частот от суммарного сигнала неизбежна.

Рис. 9
