ПРИНЦИПЫ УПРАВЛЕНИЯ

ПРИНЦИПЫ И СХЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

Принцип автоматического управления заключается в том, что без участия человека осуществляется строгое и последовательное выполнение операций по включению, отключению электрооборудования, а также соблюдение заданного режима его работы.
Различают два вида управления: полуавтоматическое и автоматическое. При полуавтоматическом управлении оператор осуществляет первоначальный пуск объекта (нажатие кнопки, поворот ручки и т.д.). В дальнейшем его функции сводятся лишь к наблюдению за ходом процесса. При автоматическом управлении даже начальный импульс по включению установки посылают датчик или реле. Установка полностью работает в автоматическом режиме по заданной программе.
Программное устройство может быть выполнено как на основе электромеханических элементов, так и с помощью логических схем.

Приведем несколько часто встречающихся на практике схем управления электродвигателями.

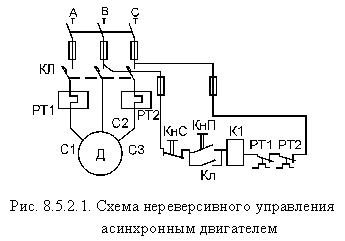

Самой простой из них является схема управления асинхронным трехфазным двигателем с помощью магнитного искателя.
При нажатии кнопки "пуск" подключается к сети катушка электромагнита. Подвижный якорь придет в соприкосновение с сердечником катушки и своим движением замкнет силовые контакты, подающие трехфазное напряжение на электродвигатель. Одновременно с силовыми, замкнутся и блокировочные контакты, которые зашунти-руют кнопку "пуск", что позволяет ее отпустить. При нажатии кнопки "стоп" разрывается цепь питания катушки электромагнита и якорь, освободившись, отпадает, разомк-нув при этом силовые контакты. Электродвигатель остановится.
Защита электродвигателя от длительной перегрузки здесь обеспечивается двумя тепловыми реле РТ, включенными в две фазы. Отключающие контакты тепловых реле РТ1 и РТ2 введены в цепь питания катушки электромагнита.

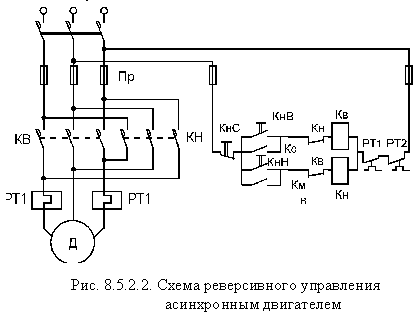

Для реверсивного управления двигателем применяется схема с двумя магнитными пускателями (рис. 8.5.2.2.).
Один магнитный пускатель коммутирует схему включения двигателя на прямое вращение, а другой - на обратное.
Кнопки "вперед" и "назад" подключают соответственно свои катушки, а кнопка "стоп" и отключающие контакты теплового реле включены в общую цепь управления.
