Лекция № 10. Тема: Принцип временного разделения каналов
Тема: Принцип временного разделения каналов

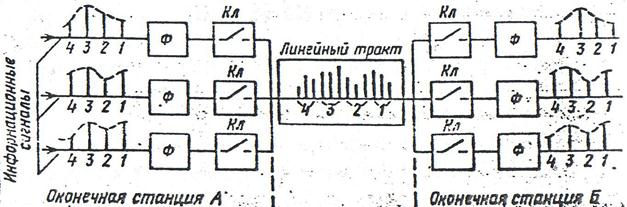

Система передачи с временным разделением каналов. В системе передачи с ВРК для передачи сигналов по каждому каналу в линейном тракте отводятся определенные интервалы времени. На вход аппаратуры рис.29 подаются сигналы от трех различных источников. Если необходимо передавать непрерывные электрические сигналы, то они с помощью специальных устройств преобразуются в дискретные. Кратковременные импульсы сигналов отдельных каналов поступают в линейный тракт в следующей последовательности: вначале, передаются первые импульсы каждого канала, затем – вторые, третьи и т.д. Для этого каждый канал с помощью канальных ключей Кл (управляемых специальными распределителями) подключается к тракту передачи поочередно на определенные интервалы времени. Фильтры Ф выделяют спектр частот передаваемого электрического сигнала. По сравнению с системами ЧРК системы с ВРК имеют ряд достоинств, например проще аппаратура, выше помехозащищенность.
