Тема: Пути повышения качества каналов спутниковой радиосвязи

Лекция № 32

Термин VSAT (Very Small Aperture Terminal) был введен компанией Hughes Network Systems в 1983 году для того, чтобы отделить пользовательские станции с антеннами относительно малых диаметров от больших земных станций. Современные малые спутниковые наземные станции вполне оправдывают свое название. Размеры самых крупных из них не превышают 2,4 м.

Сети VSAT строятся на базе геостационарных спутников-ретрансляторов. Важнейшие характеристики спутника - мощность бортовых передатчиков и количество радиочастотных каналов (стволов или транспондеров) на нем. В России в качестве примера можно привести спутники связи и вещания «Ямал». Территория, на которой провайдер подобных коммуникаций предоставляет услуги, ограничена только зоной покрытия станции.

Помимо непосредственно спутника сеть включает в себя еще два основных элемента: центральную управляющую станцию (ЦУС) и абонентские терминалы VSAT (иначе – МЗССС).

В состав ЦУС входит приемопередающая аппаратура, антенно-фидерные устройства и комплекс оборудования, осуществляющий функции контроля и управления работой всей сети, перераспределение ее ресурсов, выявление неисправностей, тарификацию услуг и сопряжение с наземными линиями связи. Центральная станция совмещается с любыми наземными магистральными линиями связи и имеет возможность коммутации информационных потоков, благодаря чему поддерживается информационное взаимодействие пользователей сети между собой и с абонентами внешних коммуникаций (интернет, сотовые сети и т. д.).

МЗССС (малая земная станция спутниковой связи) предназначена для обмена данными и включает в себя антенну размером от 1,2 до 2,4 м, приемопередатчик и внутреннее оборудование (спутниковый модем и поставляемый опционный блок IP-телефонии). Благодаря небольшим размерам оборудование МЗССС можно устанавливать в условиях ограниченного пространства. Немаловажно то, что срок установки оборудования и производства пусконаладочных работ составляет от нескольких часов до двух суток. Открывая филиал, торговая компания может легко дополнить имеющуюся сеть или переустановить оборудование на другое место при реструктуризации бизнеса. Кроме того, терминалы VSAT легко интегрируются в существующие системы.

Поскольку спутниковая связь - это разновидность радиосвязи, теоретически любая станция, находящаяся в зоне обслуживания спутника, могла бы перехватывать сигналы. При условии, конечно, что она настроена на соответствующую частоту, на заданный временной интервал, поддерживает те же протоколы и работает в нужном стандарте. Но, во-первых, необходимо выполнение всех вышеперечисленных условий одновременно. Во-вторых, в спутниковых системах используется мощный комплекс кодирования на программно-аппаратном уровне, что делает перехват практически невозможным. Это к вопросу надежности.

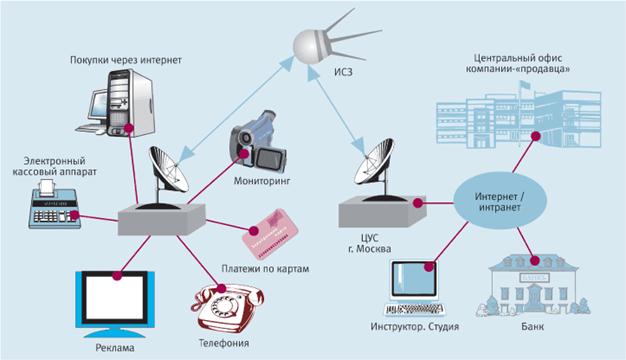

Рисунок 75 Телекоммуникационные проекты: розничные сети

Срок работы оборудования составляет порядка 100 тыс. часов, а это почти 10 лет бесперебойной работы. Спутниковые системы можно использовать как в качестве основного, так и в качестве резервного канала связи. В том случае, когда особо важный объект нельзя оставить без связи ни при каких обстоятельствах, VSAT «дублирует» основной канал (к примеру, наземный), обеспечивая при аварийных ситуациях непрерывность бизнес-процессов. Оборудование позволяет передавать информацию со скоростью от 16 Кбит/с до 2 Мбит/с. Достоверность полученных данных - не более одной ошибки на 10 млн бит информации. Это соответствует примерно одной ошибке на 500 страницах текста.

Распространено мнение, что спутниковая связь - нечто наукоемкое, не предназначенное для повседневной эксплуатации. Однако современные VSAT-системы это заблуждение опровергают. Они просты в применении, никаких специальных навыков от персонала не требуется. Сеть контролируют специалисты, которые сидят в удаленном центре управления и корректируют работу всей системы (см. рис.).

Организация основных и резервных каналов связи с помощью спутниковых VSAT-технологий позволяет сделать быстрой, надежной и эффективной работу
