Передача навантаження на палі

Радикальним способом зменшення тиску на ґрунт основи (в тому числі і передавання зусиль на нижче розміщені шари ґрунту з кращими фізико-механічними характеристиками) є перетворення фундаментів неглибокого залягання в пальові. Таким чином можуть реконструюватись як окремо стоячі (рис. 2.19) та стрічкові (рис. 2.20), так і фундаменти у вигляді суцільних плит (рис. 2.21).

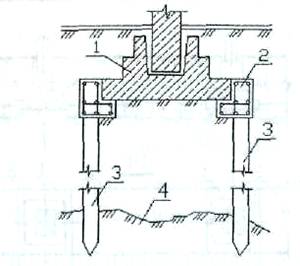

Рис. 2.19. Передача навантаження від окремо стоячого фундаменту на палі: 1 — фундамент, що підсилю­ється; 2 — залізобетонна обойма по периметру фундаменту; З — палі; 4 — міцний грунт	Рис. 2.20. Передача навантаження від стрічкового фундаменту на набивні палі: 1 — фундамент, що підсилюється; 2 — металеві балки, які встановлюються в пробиті отвори; З — набивні палі

Рис. 2.21. Перетворення фундаменту неглибоко закладання у вигляді Суцільної плити у пальовнй: 1 — існуючий фундамент; 2— буронабивні палі; З — з'єднувальна арматура
