Параметры шероховатости

Элементов деталей (шероховатость поверхностей)

Нормирование требований к неровностям на поверхности

При обработке деталей невозможно получить идеально ровную поверхность.

Совокупность неровностей поверхности с относительно малыми шагами, выделенная на базовой длине, называется шероховатостью поверхности.

Шероховатость вызывает неравномерность зазоров, увеличение удельного давления, уменьшение действительного натяга. Микронеровности поверхности являются концентраторами напряжений и способствуют развитию коррозии металла.

Обоснованное назначение параметров шероховатости – важный фактор повышения надежности и долговечности машин.

Нормативные документы по шероховатости:

- ГОСТ 25142-82 (СТ СЭВ 1156-78). Шероховатость поверхности. Термины и определения;

- ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики;

- ГОСТ 2.309-73 ЕСКД. Обозначение шероховатости поверхности.

-

Шероховатость оценивается по шести параметрам. Параметры шероховатости, выделенные на базовой длине, представлены на рисунке 3.5.

R_a – среднее арифметическое отклонение профиля; R_z – высота неровностей профиля по десяти точкам; R_max – наибольшая высота профиля; S_m – средний шаг неровностей профиля; S – средний шаг местных выступов профиля; l – базовая длина; t_p – относительная опорная длина профиля, t_p =

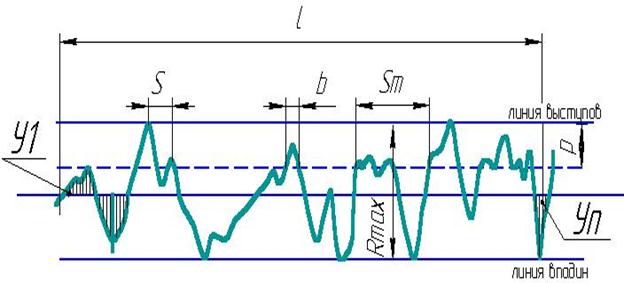

Рисунок 3.5 – Параметры шероховатости
