Элементы графических построений

Способы определения положения конструктивных точек и построения криволинейных контуров деталей одежды необходимы при любой методике конструирования.

При построении чертежей деталей одежды достаточно широкое распространение имеет способ определения положения конструктивных точек засечками дуг (рис. 2.5). Например, положение плечевой точки спинки (см. рис. 2.5, а) определяют на пересечении дуг двух радиусов: R₁ = A₂П (121-14) и R₂ = ТП (41-14). Положение сосковой (выступающей) точки груди Г₆.(см. рис. 2.5, б) в женской одежде определяют засечкой дуги радиуса R₁ = A₄ Г₆ (16-36) на дуге радиуса R₂ = Ц_Г (371-36), где Ц_Г — расстояние между выступающими точками грудных желез. Раствор верхней вытачки Г₇Г₇₁ (361-361^!) откладывают на дуге радиуса R = Г₆Г₇ (36-361).



Рисунок 2.5 –

Схемаопределения положения конструктивных точек разверток деталей одежды засечками дуг: а — плечевой точки спинки; б — положения выступающей точки груди и раствора верхней вытачки полочкн

Построение лекальных кривых находит широкое применение главным образом при использовании приближенных методов конструирования. Чаще всего кривую проводят через

три точки – начальную, конечную и одну промежуточную, лежащую на биссектрисе угла (например, кривая горловины спинки АА₂₁А₂ на рис. 2.6, а и кривая нижнего участка проймы П₃1Г₂ и Г₂2П₆ на рис. 2.6, б) или через точку, заданную стрелой прогиба кривой 3 — 4 (см. рис. 2.6, б). Для повышения точности построения таких кривых рекомендуется использовать специальные лекала.

Радиусография применяется для оформления горловины полочки (рис. 2.7, а) R_Г = A₃A₅ = A₃A₄ + (0,5 + 1), а также проймы спинки и полочки (рис. 2.7,б) R_c = 0,6Ш_пр; R_п = 0,4Ш_пр, где Ш_пр — ширина проймы.

Графическое построение кривых второго порядка, аппроксимирующих контуры лекал деталей одежды, осуществляется с применением проективных дискриминантов кривой (рис. 2.8). Проективный дискриминант характеризует степень кривизны, кривой линии. Он определяется отношением отрезка A₁A₂, отсекаемого кривой на медиане треугольника AВС, образованного касательными к кривой в начальной и конечной точках, и хордой BC, к длине медианы AA₂(f = A₁A₂/AA₂).

Пример использования проективных дискриминантов (f₁=f₄=0,5 и f₂=f₃=0,42) для построения линии среза проймы показан на рис.(2.8, б).

Рисунок 2.6 –

Схема построения лекальных кривых при построении чертежа деталей одежды

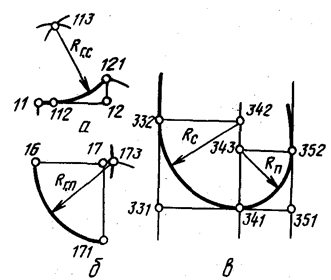

Рисунок 2.7. Схема оформления криволинейных контуров деталей одежды с применением способа радиусографии: а — горловины полочки; 6 – проймы спинки и полочки.	Рисунок 2.8. Схема построения кривых второго порядка по их дискриминантам

7. Линии перехода сопряжённых деталей одежды.

Линиями перехода называют контурные линии членения, получающиеся от пересечения двух поверхностей или поверхности и плоскости. Линии членения в одежде могут проходить по границе различных поверхностей (рис. 2.9, а) и по наиболее выпуклым или вогнутым участкам одной поверхности (рис. 2.9, б).

В первом случае форма линии перехода сопряженных деталей чаще всего получается совершенно различной (например, форма срезов проймы и оката рукава, горловины и стойки воротника); во втором случае форма линий перехода срезов смежных деталей сходная (например, боковые срезы спинки и полочки, срезы рельефов на спинке или полочке). При расположении линии членения деталей по линии симметрии фигуры (например, посередине спинки) линии перехода будут также симметричными.

Операция соединения близких по форме срезов деталей, когда срезы совмещаются полностью или на больших участках, носит название стачивания (стачивание средних срезов спинки, боковых срезов спинки и полочки, рельефов спинки или полочки и т. д.).

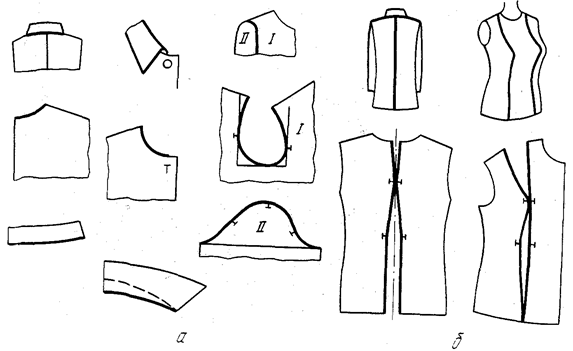

Рисунок 2.9 –	Классификация формы линий перехода для сопряженных деталей одежды
	а - по границе разных поверхностей-; б - по границе одной поверхности

При соединении различных по форме срезов совмещение производится на небольших участках соединяемых деталей, а операция соединения носит название втачивания (втачивание воротника в горловину, втачивание рукава в пройму и др.). При этом соединяемые срезы часто бывают замкнутыми по контуру.
