Типовые средства аппаратной поддержки ОС

Аппаратная зависимость ОС

Многие операционные системы успешно работают на различных аппаратных плат­формах без существенных изменений в своем составе. Во многом это объясняется тем, что, несмотря на различия в деталях, средства аппаратной поддержки ОС большинства компьютеров приобрели сегодня много типовых черт, а именно эти средства в первую очередь влияют на работу компонентов операционной системы. В результате в ОС можно выделить достаточно компактный слой машинно-зависимых компонентов ядра и сделать остальные слои ОС общими для разных аппаратных платформ.

Четкой границы между программной и аппаратной реализацией функций ОС не существует — решение о том, какие функции ОС будут выполняться про­граммно, а какие аппаратно, принимается разработчиками аппаратного и про­граммного обеспечения компьютера. Тем не менее практически все современные аппаратные платформы имеют некоторый типичный набор средств аппаратной поддержки ОС, в который входят следующие компоненты:

· средства поддержки привилегированного режима;

· средства трансляции адресов;

· средства переключения процессов;

· система прерываний;

· системный таймер;

· средства защиты областей памяти.

Средства поддержки привилегированного режима обычно основаны на системном регистре процессора, часто называемом «словом состояния» машины или процессора.

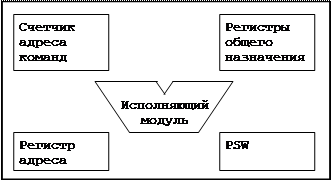

Рис. 2.5 Упрощенная структурная схема процессора

Этот регистр содержит некоторые признаки, определяющие режимы работы процессора, в том числе и признак текущего режима привилегий. Смена режима привилегий выполняется за счет изменения слова состояния машины в результате прерывания или выполнения привилегированной команды. Число градаций привилегированности может быть разным у разных типов процессо­ров, наиболее часто используются два уровня (ядро-пользователь). В обязанности средств поддержки привилегированного режима входит выполнение проверки допустимости вы­полнения активной программой инструкций процессора при текущем уровне привилегированности.

Средства трансляции адресов выполняют операции преобразования виртуаль­ных адресов, которые содержатся в кодах процесса, в адреса физической памяти. Таблицы, предназначенные при трансляции адресов, обычно имеют большой объем, поэтому для их хранения используются области оперативной памяти, а аппаратура процессора содержит только указатели на эти области. Средства трансляции адресов используют данные указатели для доступа к элементам таблиц и аппаратного выполнения алгоритма преобразования адреса, что значи­тельно ускоряет процедуру трансляции по сравнению с ее чисто программной реализацией. [РИСУНОК ]

Средства переключения процессов предназначены для быстрого сохранения контекста (информация о процессе, в т.ч. адреса, с которого продолжить выполнение процесса) приостанавливаемого процесса (выполняемая задача, программа) и восстановления контекста процесса, который становится активным. Содержимое контекста обычно включает содержимое всех регистров общего назначения процессора и других системных регистров.

Переключение контекста выполняется по определенным командам процессора, например по команде перехода на новую задачу. Такая команда вызывает автоматическую загрузку данных из сохраненного контекста в регистры процессора, после чего процесс продолжается с прерванного ранее места.

Система прерываний.

Прерывания представляют собой механизм, позволяющий координировать па­раллельное функционирование отдельных устройств вычислительной системы и реагировать на особые состояния, возникающие при работе процессора. Прерывание — это принудительная передача управления от выполняемой программы к системе (а через нее — к соответствующей программе обработки прерывания), происходящая при возникновении определенного события.

Механизм прерываний реализуется аппаратно-программными средствами. Структуры систем прерывания (в зависимости от аппаратной архитектуры) могут быть самыми разными, но все они имеют одну общую особенность — прерывание непременно влечет за собой изменение порядка выполнения команд процессором.

Механизм обработки прерываний независимо от архитектуры вычислительной системы включает следующие элементы:

1. Установление факта прерывания (прием сигнала на прерывание) и идентификация прерывания (в операционных системах иногда осуществляется повторно, на шаге 4).

2. Запоминание состояния прерванного процесса. Состояние процесса определяется прежде всего значением счетчика команд (адресом следующей команды), содержимым регистров процессора и может включать также спецификацию режима (например, режим пользовательский или при­вилегированный) и другую информацию.

3. Управление аппаратно передается подпрограмме обработки прерывания. В про­стейшем случае в счетчик команд заносится начальный адрес подпрограммы обработки прерываний, а в соответствующие регистры — информация из слова состояния.

4. Сохранение информации о прерванной программе, которую не удалось спасти на шаге 2 с помощью действий аппаратуры. В некоторых вычислительных системах предусматривается запоминание довольно большого объема информации о состоянии прерванного процесса.

5. Обработка прерывания. Эта работа может быть выполнена той же подпрограммой, которой было передано управление на шаге 3, но в ОС чаще всего она реализуется путем последующего вызова соответствующей подпрограммы.

6. Восстановление информации, относящейся к прерванному процессу (этап, обратный шагу 4).

7. Возврат в прерванную программу.

Шаги 1-3 реализуются аппаратно, а шаги 4-7 — программно.

Рассмотренная последовательность шагов – самая простая и реализуется в однопрограммных системах. В многопрограммных системах на последнем шаге происходит передиспетчеризация процессов. ОС анализирует вновь пришедшие запросы на прерывания, их приоритеты, и осуществляет выбор процесса, который будет выполняться: возможно, начнется обработка другого прерывания, а возврат в программу будет отложен.

На рис. 2.6 показано, что при возникновении запроса на прерывание естественный ход вычислений нарушается и управление передается программе обработки возникшего прерывания. При этом средствами аппаратуры сохраняется (как правило, с помощью механизмов стековой памяти) адрес той команды, с которой следует продолжить выполнение прерванной программы. После выполнения программы обработки прерывания управление возвращается прерванной ранее программе посредством занесения в указатель команд сохраненного адреса команды. Однако такая схема используется только в самых простых программных средах.

Рис. 2.6 Обработка прерывания [ПЕРЕРИСОВАТЬ]

Прерывания играют важнейшую роль в работе любой операционной системы, являясь ее движущей силой. Действительно, большая часть действий ОС инициируется прерываниями различного типа. Даже системные вызовы от приложений выполняются на многих аппаратных платформах с помощью специальной инструкции прерывания, вызывающей переход к выполнению соответствующих процедур ядра (например, инструкция int в процессорах Intel или SVC в мэйнфреймах IBM).

Системный таймер необходим операционной системе для выдержки интервалов времени. Для этого в регистр таймера программно загружается значение требуемого ин­тервала в условных единицах, из которого затем автоматически с определенной частотой начинает вычитаться по единице. Частота «тиков» таймера, как правило, тесно связана с частотой тактового генератора процессора. При достижении нулевого значения счетчика таймер инициирует прерывание, которое обрабатывается процедурой операционной системы. Прерывания от системного таймера используются ОС в первую очередь для слежения за тем, как отдельные процессы расходуют время процессора. Например, в системе разделения времени при обработке очередного прерывания от таймера планировщик процессов может принудительно передать управление другому процессу, если данный процесс исчерпал выделенный ему квант времени.

Средства защиты областей памяти обеспечивают на аппаратном уровне проверку возможности программного кода осуществлять с данными определенной области памяти такие операции, как чтение, запись или выполнение (при пере­дачах управления). Если аппаратура компьютера поддерживает механизм трансляции адресов, то средства защиты областей памяти встраиваются в этот механизм. Функции аппаратуры по защите памяти обычно состоят в сравнении уровней привилегий текущего кода процессора и сегмента памяти, к которому производится обращение.

2.4 Микроядерная архитектура ОС

Суть микроядерной архитектуры состоит в следующем. В привилегированном режиме остается работать только очень небольшая часть ОС, называемая микроядром (рис. 2.7). Микроядро защищено от остальных частей ОС и приложений. В состав микроядра обычно входят машинно-зависимые модули, а также модули, выполняющие базовые (но не все!) функции ядра по управлению процессами, обработке прерываний, управлению виртуальной памятью, пересылке сообщений и управлению устройствами ввода-вывода, связанные с загрузкой или чтением регистров устройств. Набор функций микроядра обычно соответствует функциям слоя базовых механизмов обычного ядра. Такие функции операционной системы трудно, если не невозможно, выполнить в пространстве пользователя.

Рис. 2.7 Перенос основного объема функций ядра в пользовательское пространство

Все остальные более высокоуровневые функции ядра оформляются в виде при­ложений, работающих в пользовательском режиме. Однозначного решения о том, какие из системных функций нужно оставить в привилегированном режиме, а какие перенести в пользовательский, не существует. В общем случае многие менеджеры ресурсов, являющиеся неотъемлемыми частями обычного ядра — файловая система, подсистемы управления виртуальной памятью и процессами, менеджер безопасности и т. п., — становятся «периферийными» модулями, работающими в пользовательском режиме.

По определению, основным назначением приложения, внесенного в состав ОС, является обслуживание запросов других приложений, например создание процесса, выделение памяти, проверка прав доступа к ресурсу и т. д. Поэтому менеджеры ресурсов, вынесенные в пользовательский режим, называются серверами ОС, то есть модулями, основным назначением которых является обслуживание запросов локальных приложений и других модулей ОС. Очевидно, что для реализации микроядерной архитектуры необходимым условием является наличие в операционной системе удобного и эффективного способа вызова процедур одного процесса из другого. Поддержка такого механизма и является одной из главных задач микроядра.

Дата добавления: 2014-01-05
