Определение расстояния между двумя точками

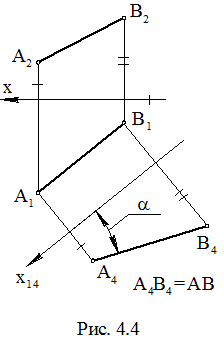

Расстоянием между двумя точками называется длина отрезка, соединяющего эти точки. Для определения расстояния между двумя точками А и В необходимо соединить их отрезком АВ (рис. 4.4), затем узнать длину этого отрезка. Отрезок общего положения не параллелен ни одной из плоскостей проекций. Длины проекций А1В1 и А2В2 меньше длины отрезка АВ. Для того чтобы узнать длину отрезка АВ, необходимо спроецировать его в натуральную величину и измерить эту проекцию, так как она равна отрезку АВ.

Введем новую плоскость проекций П4 параллельно отрезку АВ и перпендикулярно П1. При этом новая ось x14 будет параллельна А1В1 (в противном случае прямая АВ и плоскость П4 пересекутся). Угол наклона отрезка АВ к плоскости П4 равен нулю, и АВ на П4 проецируется в натуральную величину, т.е. А4В4 = АВ. Измерив отрезок А4В4, получим длину отрезка АВ.

Каждая из точек А4 и В4 строилась с использованием правила замены плоскостей проекций. Расстояние между А1В1 и x14 не влияет на величину А4В4, и поэтому может быть взято произвольно. В результате введения П4 выполнен переход от системы (П1П2) к системе (П1П4), в которой прямая АВ, проходящая через отрезок АВ, является линией уровня.

На плоскости П4 (рис. 4.4) кроме А4В4 = АВ получили угол a, который равен углу между АВ и плоскостью П1, так как плоскость этого угла параллельна плоскости П4. Если ввести новую плоскость П5 параллельно АВ и перпендикулярно П2, то новая ось x25 будет параллельна А2В2. Получим А5В5 = АВ и угол b, который равен углу между АВ и плоскостью П2, так как плоскость этого угла параллельна плоскости П5.
