Устройство и работа триода

Триоды имеют третий электрод — управляющую сетку, называемую обычно просто сеткой и расположенную между анодом и катодом. Она служит для электростатического управления анодным током. Если изменять потенциал сетки, то изменяется электрическое поле и вследствие этого изменяется катодный ток лампы.

Катод и анод у триодов такие же, как у диодов. Сетка в большинстве ламп выполняется из проволоки. Катод, сетка и анод электровакуумного триода аналогичны соответственно эмиттеру, базе и коллектору биполярного транзистора или истоку, затвору и стоку полевого транзистора.

Все, что относится к сетке, обозначается символами с индексом g (от английского слова grid — сетка).

Триод имеет цепи накала и анода, подобные таким же цепям диода, и цепь сетки (рис. 15.4), состоящую из промежутка катод — сетка внутри лампы и источника сеточного напряжения Е_g. В практических схемах в цепь сетки включают еще и другие элементы.

Разность потенциалов между сеткой и катодом называется сеточным напряжением (напряжением сетки) и обозначается U_g или и_g. При положительном напряжении сетки часть электронов попадает на сетку и в ее цепи возникает сеточный ток (ток сетки), обозначаемый 1_g или i_g. Часть триода, состоящая из катода, сетки и пространства между ними, подобна диоду.

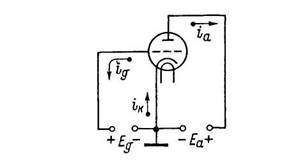

Рис. 15.4. Токи в цепях триода

Основной и полезный ток в триоде — анодный. Он аналогичен коллекторному току биполярного транзистора или току стока полевого транзистора. Сеточный ток, аналогичный току базы транзистора, бесполезен и даже вреден. Во многих случаях сеточный ток уничтожают. Для этого напряжение сетки должно быть отрицательным. Тогда сетка отталкивает электроны. Возможность уничтожения вредного сеточного тока существенно отличает триод от биполярного транзистора, который всегда работает с током базы.

В проводе катода протекает суммарный ток, который называется катодным током:

i_к = i_a + i_g. (15.4)

Катодный ток аналогичен эмиттер-ному току биполярного транзистора или току истока полевого транзистора. В триоде катодный и анодный токи равны только при и_g < 0, так как в этом случае i_g = 0.

Подобно диодам триоды обладают односторонней проводимостью. Но для выпрямления переменного тока их применять нет смысла, так как диоды проще по конструкции. Возможность управления анодным током с помощью сетки определяет основное назначение триодов — усиление электрических колебаний. Триоды применяются также для генерации электрических колебаний различной частоты.
