Параметры тетродов и пентодов

Параметры тетродов и пентодов определяются аналогично параметрам триода. Крутизна характеристики

S = Δ i _a/ Δ i _g1 при u _a = const, и _g2 = const, и _g3 = const. (19.20)

Управляющая сетка в тетродах и пентодах расположена так, же, как и в триодах. Поэтому крутизна у тетродов и пентодов примерно такая же, как у триодов, т. е. составляет единицы или десятки миллиампер на вольт.

Внутреннее сопротивление

R _i = Δ u _a/ Δ i _a при u _g1 = const, и _g2 = const, и _g3 = const. (19.21)

Вследствие того что действие анодного напряжения в тетроде или пентоде ослаблено во много раз, сопротивление R _i составляет от сотен килоом до единиц мегаом и сильно зависит от токораспределения.

Коэффициент усиления определяется так:

μ = — Δ i _a/ Δ i _g1 при i _a = const,

и _g2 = const, u _g3 = const (19.22)

и достигает сотен и тысяч.

Соотношение μ = S R _i остается в силе. Проницаемость D тетродов и пентодов не равна обратному значению коэффициента усиления, так как определяется при условии постоянства катодного, а не анодного тока:

D = — Δ u _g1/ Δ u _a при i _к = const,

и _g2 = const, u _g3 = const. (19.23)

Вследствие значительной нелинейности характеристик тетрода и пентода параметры их при изменении режима сильно изменяются. При увеличении отрицательного напряжения управляющей сетки, т. е. при уменьшении анодного тока, крутизна уменьшается, а внутреннее сопротивление и коэффициент усиления увеличиваются. Особенность тетродов и пентодов — зависимость коэффициента усиления от режима.

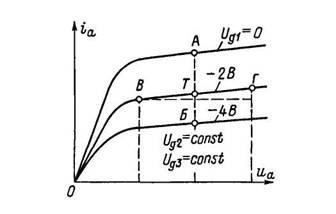

На рис. 19.7 показано определение параметров пентода из характеристик для заданной точки Т. Крутизна определяется по точкам А и Б; внутреннее сопротивление — по точкам В и Г, причем неточно, так как приращение тока получается малым. Зная S и R _i находят μ по формуле μ = SR _i

Рис. 19.7. Определение параметров пентода из анодных характеристик

В режиме перехвата параметры S, R _i и μ имеют наибольшие значения. При малых анодных напряжениях все параметры резко уменьшаются.

С увеличением отрицательного напряжения управляющей сетки анодные характеристики идут ближе друг к другу, что соответствует увеличению R _i и уменьшению S.

Параметры триодной части тетрода или пентода S _тр, R _iтр и μ_тр определяются по обычным формулам, с учетом того что роль анода выполняет экранирующая сетка. Эти параметры аналогичны параметрам обычного триода.

При расчете режимов работы и практическом применении тетродов и пентодов необходимо учитывать предельные параметры, в частности максимальную допустимую мощность Р _g2mах, выделяемую на экранирующей сетке.
