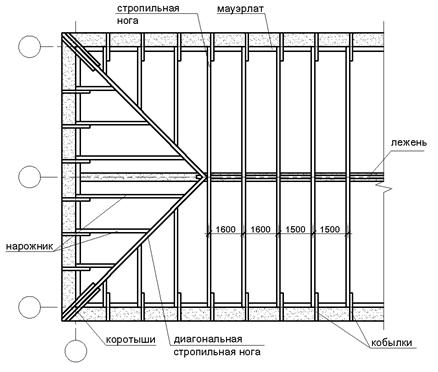

Алгоритм построения плана наслонных стропил

1) Нанести координационные оси здания.

2) Нанести контур стен.

3) По периметру здания на наружные стены уложить мауэрлат.

4) В углах здания уложить опорный ригель для опирания диагональных стропильных ног.

5) Под углом 45° из углов здания вычертить диагональные стропильные ноги.

6) По внутренней стене здания уложить лежень и показать верхний прогон.

7) Уложить стропильные ноги, начиная с опорного узла, через определенное расстояние.

8) По диагональным стропильным ногам уложить в шахматном порядке коротки стропильные ноги (нарожники).

9) Установить стойки через 3000 – 6000 мм, начиная с опорного узла.

10) При ширине здания более 12 м к стропильным ногам уложить ригель.

11) Для образования карниза к каждой стропильной ноге прибивается кобылка, а к диагональным стропильным ногам кобылки, называемые коротышами, прибиваются с двух сторон.

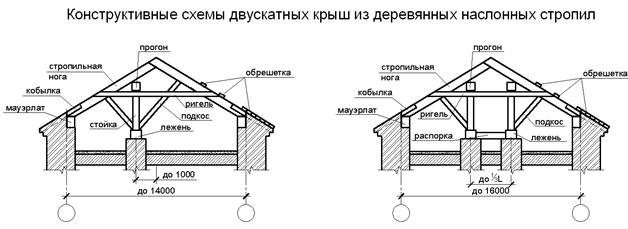

Эффективным решением устройства крыши является применение наслонных стропил для перекрытия пролетов до 14 м при наличии в здании одной внутренней опоры и до 16 м при двух внутренних опорах.

Сопряжения стропил выполняют с применением крепежных болтов, скоб или гвоздей.

В том случае, когда расстояние между опорами (наружными или внутренними) более 7500 мм, в гражданских зданиях несущей основой крыши являются стропильные фермы, представляющие собой плоскую геометрически неизменяемую решетчатую систему, состоящую из отдельных, связанных между собой элементов (стержней). Стропильные фермы могут быть деревянные, металлодеревянные, стальные и железобетонные. Деревянные фермы называют висячими стропилами.

Шаг стропильных ферм при пролетах до 9 м составляет 3 – 4 м, при пролетах более 10 м – 1,5 – 2 м.

Схемы висячих стропил

Слуховые окна устраивают в скатных крышах для освещения, проветривания чердака, выхода через них на крышу. Они могут быть полукруглой, треугольной, прямоугольной формы. Освещение – через остекленную створку переплета размером не менее 0,6×0,8 м. Для проветривания служат деревянные жалюзийные решетки, располагаемые смежно с остекленной створкой слухового окна. Слуховые окна необходимо размещать так, чтобы обеспечивалось сквозное проветривание. Рекомендуется низ окна располагать не выше 0,8 – 1,0 м от верха чердака.

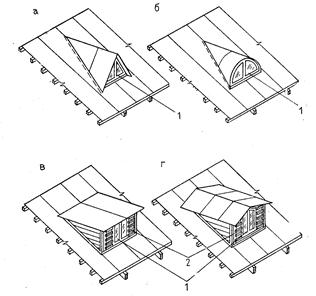

Виды слуховых окон

а – треугольное; б – полукруглое; в – прямоугольное; г – полигональное

1 – остекленный парапет; 2 – жалюзийная решетка
