Определение габаритных размеров лестничных клеток
Понятие о лестничной клетке. Назначение лестниц. Классификация лестниц. Требования к лестницам. Элементы лестниц Тема 1.7 Лестницы
План 1.7.1 Понятие о лестничной клетке. Назначение лестниц. Классификация лестниц. Требования к лестницам. Элементы лестниц. 1.7.2 Сборные ж/б лестницы из крупноразмерных и мелкоразмерных материалов. Определение габаритных размеров лестничных клеток. Наружные входы. Сходы в подвал.
Сообщение между этажами обеспечивается лестницами, которые служат и для целей эвакуации. Помещение, где расположена лестница, называют лестничной клеткой.
Классификация: 1) по назначению: а) основные (постоянное использование, эвакуация); б) вспомогательные (служебное сообщение между этажами); в) аварийные (наружные эвакуационные). 2) по числу маршей в пределах высоты одного этажа: а) одномаршевые; б) двухмаршевые; в) трехмаршевые. 3) по расположению: а) входные; б) внутриквартирные. 4) по материалу: а) ж/б (сборные и монолитные, из крупно- и мелкоразмерных элементов); б) деревянные.
Требования к лестницам: - прочность; - долговечность; - пожарная безопасность.
Лестница состоит из маршей и площадок. Марш состоит из ступеней, поддерживающих их косоуров (располагаемых под ступенями) или тетив (примыкающих к ступеням сбоку). У ступеней вертикальную грань называют подступенком, а горизонтальную – проступью. Все ступени должны иметь одинаковую форму, кроме верхней и нижней, называемых фризовыми.
Лестничные площадки бывают этажными (на уровне этажа) и междуэтажными (промежуточными). Для безопасности, удобства движения марши и площадки оборудуют ограждениями с поручнями высотой 0,9 м.
Число ступеней в марше принимают не более 18, но и не меньше 3. Ширину маршей назначают с учетом обеспечения эвакуации людей. Между маршем должен быть обеспечен зазор 100 мм в плане для пропуска пожарных шлангов. Ширина площадок должна быть не меньше ширины марша. Уклон лестниц принимают по строительным нормам в зависимости от назначения и этажности здания.
1.7.2 Сборные ж/б лестницы из крупно- и мелкоразмерных элементов. Определение габаритных размеров лестничных клеток. Наружные входы. Сходы в подвал
Лестницы из мелкоразмерных элементов состоят из отдельно устанавливаемых железобетонных сборных площадочных балок, сборных железобетонных косоуров, ступеней, железобетонных плит площадок и ограждений с поручнями. Для сопряжения косоуров с площадочными балками в последних предусмотрены гнезда, в которые заводят косоуры. Связь между элементами лестниц достигается обычно сваркой закладных деталей. Ступени укладывают по косоурам на цементном растворе. На площадочные балки опираются сборные железобетонных площадочные плиты. Ограждения на лестницах устанавливают обычно металлические с деревянными поручнями. Стойки ограждений приваривают к закладным деталям ступеней или заделывают на цементом растворе в гнезда, имеющиеся в ступенях. В деревянных лестницах сопряжение ступеней с тетивой в боковой ее грани осуществляется путем устройства в них пазов, в которые входят концы досок проступей и подступенков.
Лестницы из крупноразмерных элементов получили наиболее широкое распространение. Они состоят из площадок и маршей заводского изготовления или маршей с двумя полуплощадками. Сборные элементы устанавливают на место с помощью кранов, крепят сваркой закладных деталей. Лестницы и марши для жилых зданий изготовляют с чисто отделанными ступенями. В общественных зданиях могут применяться лестницы с накладными ступенями.
Монолитные железобетонные лестницы применяются редко, главным образом в уникальных зданиях, если лестнице из архитектурно-планировочных соображений придается нетиповое решение. Их устройство требует сложной опалубки и проведения всех работ на строительной площадке.

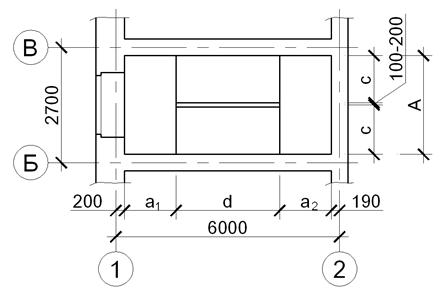

Рассчитать лестничную клетку для высоты этажа 2800 мм при ширине марша 1100 мм, зазор между маршами 100-200 мм. Расстояние в осях в продольном направлении 6000 мм, расстояние в осях в поперечном направлении 2700 мм. Ширина площадок а1 и а2 по каталогу сборных железобетонных изделий для высоты этажа 2,8 м 1300; 1600; 1900 мм.
Hэт=2800 мм; с=1100 мм; b×h=300×150
Расчет. 1) Определяем ширину лестничной клетки: А=с·2+100=1100·2+100=2300 мм.
2) Определяем высоту одного марша: h=Hэт/2=2800/2=1400 мм.
3) Определяем количество подступенков в одном марше: n=h/150=1400/150≈9 шт.
4) Определяем количество проступей: n1=n-1=9-1=8 шт. (единицу отнимаем, т.к. последняя проступь включается в ширину марша).
5) Определяем горизонтальную проекцию марша: d=n1·b=8·300=2400 мм.
6) Определяем суммарную ширину лестничных площадок: В=6000-200-190-d=3210 мм.
7) При условии, что ширина этажной площадки может быть больше или равна ширине междуэтажной, получим: В=3210/2=1605 мм, следовательно, принимает две площадки шириной 1600 мм.
