Формат байта

Каждый байт, передаваемый по линии SDA, должен состоять из 8 бит. Количество байт, передаваемых за один сеанс связи неограничено. Каждый байт должен оканчиваться битом подтверждения. Данные передаются, начиная с наиболее значащего бита (см. Рис. 5). Если приёмник не может принять еще один целый байт, пока он не выполнит какую-либо другую функцию (например, обслужит внутреннее прерывание), он может удерживать линию SCL в НИЗКОМ состоянии, переводя передатчик в состояние ожидания. Пересылка данных продолжается, когда приёмник будет готов к следующему байту и отпустит линию SCL.

В некоторых случаях, необходимо использовать другой формат данных (например, CBUS). Посылка, которая передается с таким адресом, может быть закончена выдачей сигнала СТОП, даже если это происходит во время передачи байта. В этом случае подтверждение не генерируется.

Рисунок 5. Пересылка данных по шине I²C

Сигнал СТАРТ

Старший разряд байта

Сигнал подтверждения от приёмника

Прием байта завершен. Прерывание внутри приемника

Синхролиния удерживается в низком состоянии, пока обслуживается прерывание

Сигнал подтверждения от приемника

Сигнал СТОП

Подтверждение

Подтверждение при передаче данных обязательно. Соответствующий испульс синхронизации генерируется ведущим. Передатчик отпускает (ВЫСОКОЕ) линию SDA в течение синхроимпульса подтверждения. Приёмник должен удерживать линию SDA в течение ВЫСОКОГО состояния синхроимпульса подтверждения в стабильно НИЗКОМ состоянии (рис. 6). Конечно, время установки и удержания также должны быть приняты во внимание.

В том случае, когда ведомый-приёмник не может подтвердить свой адрес (например, когда он выполняет в данный момент какие-либо функции реального времени), линия данных должна быть оставлена в ВЫСОКОМ состоянии. После этого ведущий может выдать сигнал СТОП для прерывания пересылки данных.

Если ведомый-приёмник подтвердил свой адрес, но через некоторое время больше не может принимать данные, ведущий также должен прервать пересылку. Для этого ведомый не подтверждает следующий байт, оставляет линию данных в ВЫСОКОМ состоянии и ведущий генерирует сигнал СТОП.

Если в пересылке участвует ведущий-приёмник, то он должен сообщить об окончании передачи ведомому-передатчику путем не подтверждения последнего байта. Ведомый-передатчик должен освободить линию данных для того, чтобы позволить ведущему выдать сигнал СТОП или повторить сигнал СТАРТ.

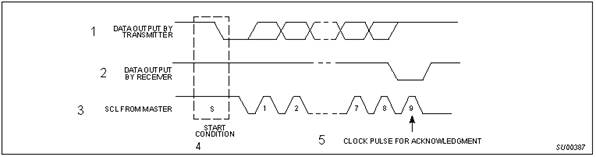

Рисунок 6. Подтверждение

Данные, переданные передатчиком

Данные, переданные приёмником

SCL от ведущего

Сигнал СТАРТ

Синхроимпульс подтверждения
